GST海灣智慧消防物聯網系統設備介紹
GST海灣智慧消防物聯網系統嚴格依據已實施的GB50440-2007《城市消防遠程監控系統技術規范》、GB16806-2006《消防聯動控制系統-傳輸設備》和GB26875-2011《城市消防遠程監控系統》，結合國外多個國家在建立和應用城市火災自動報警聯網監控管理系統方面的成功經驗而研制開發。系統設計思想滿足公安部61號令、73號令和公安部消防局《建筑消防設施及火災報警遠程監控系統技術論證和推廣應用座會紀要》通知的要求。
GST智慧消防物聯網系統框架及組成
GST智慧消防物聯網系統監控中心系統軟件系統功能
海灣JB-QB-GST100火災報警控制器（聯網）
系統優勢

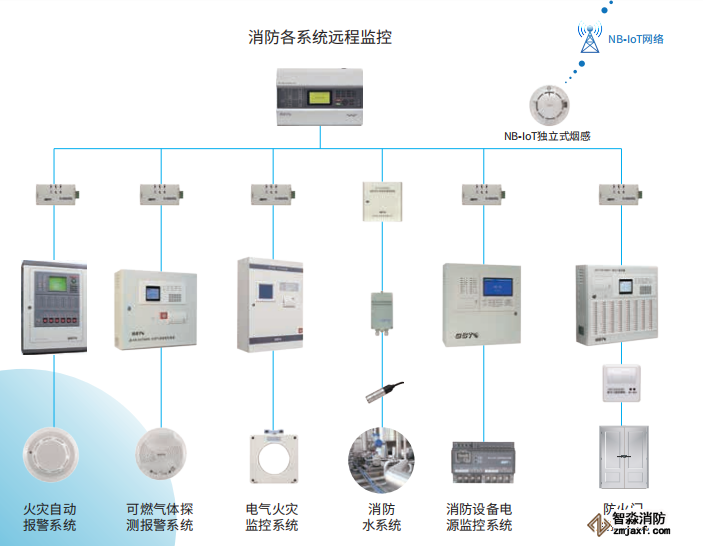

GST智慧消防物聯網系統框架及組成

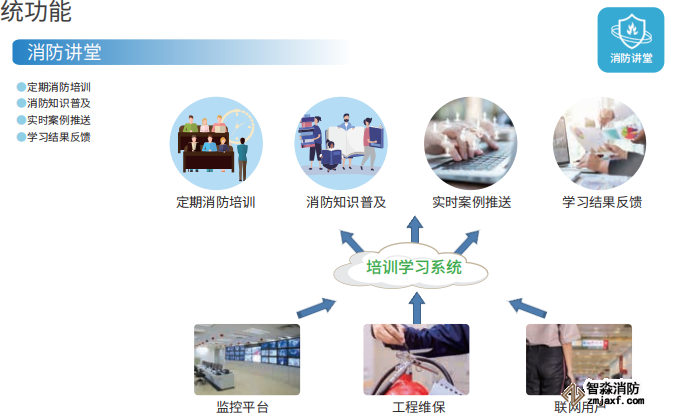

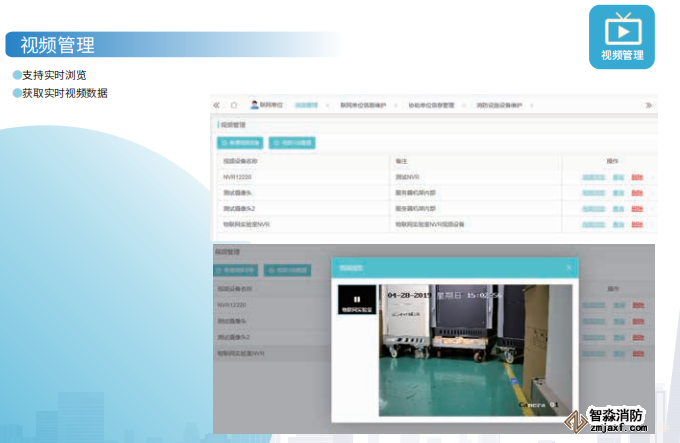

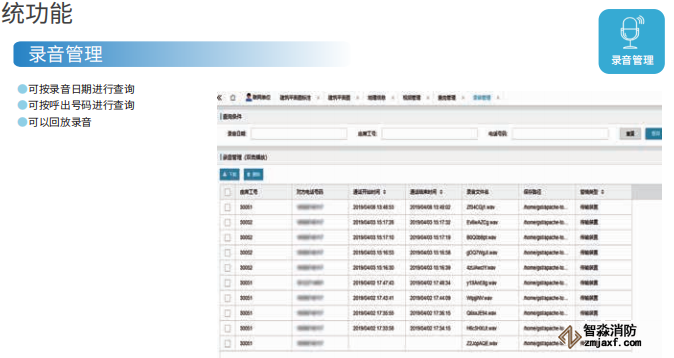

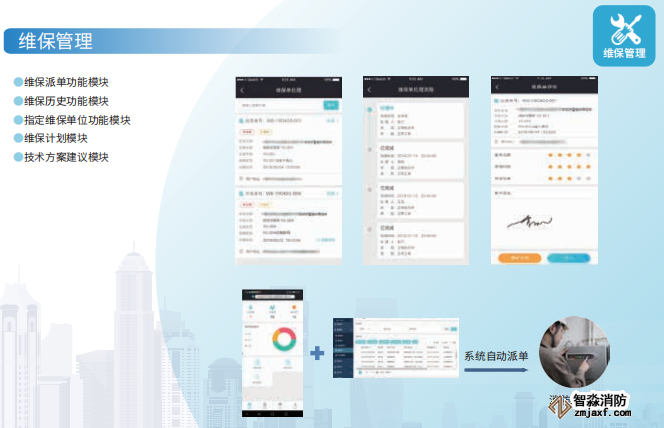

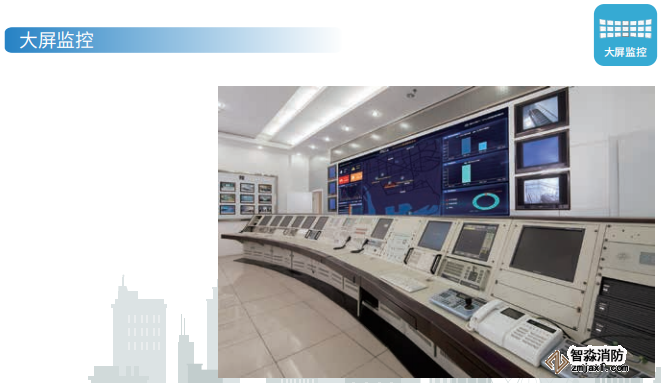

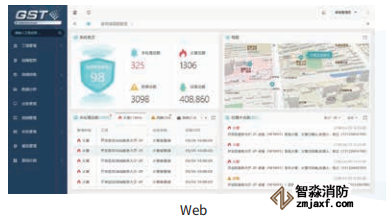

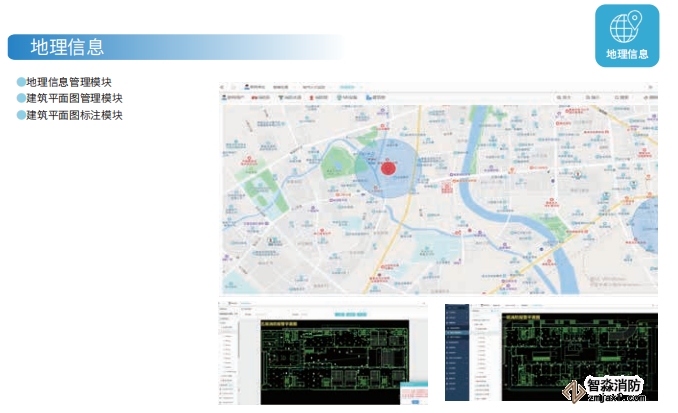

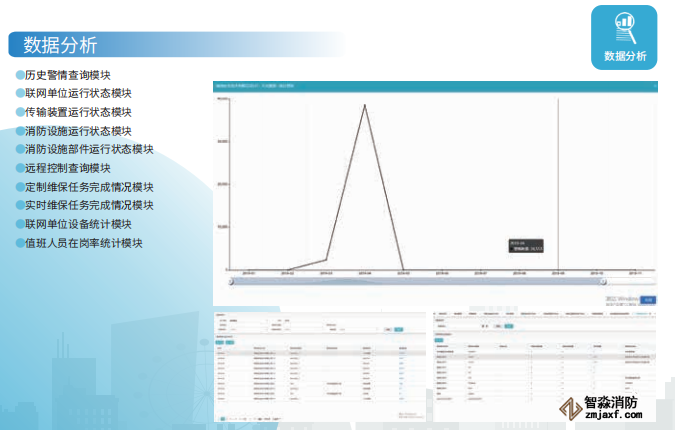

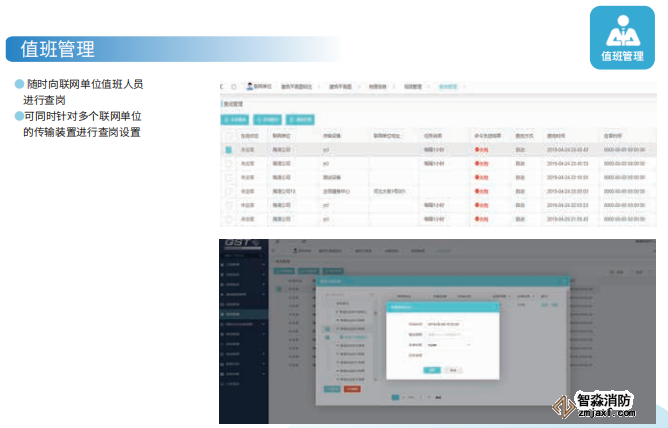

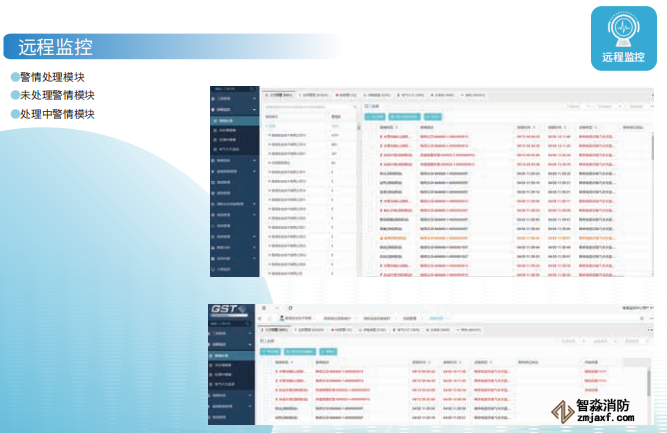

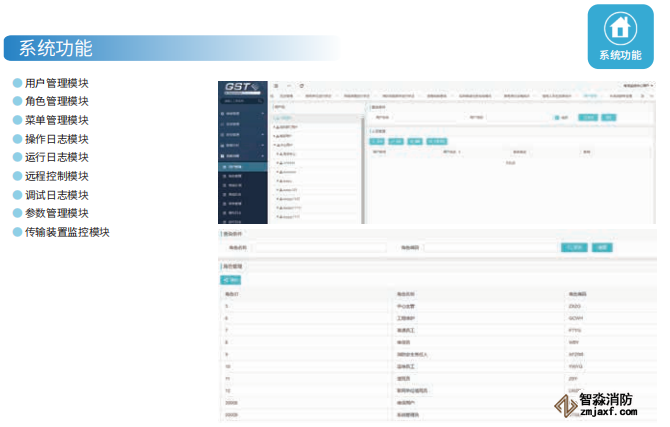

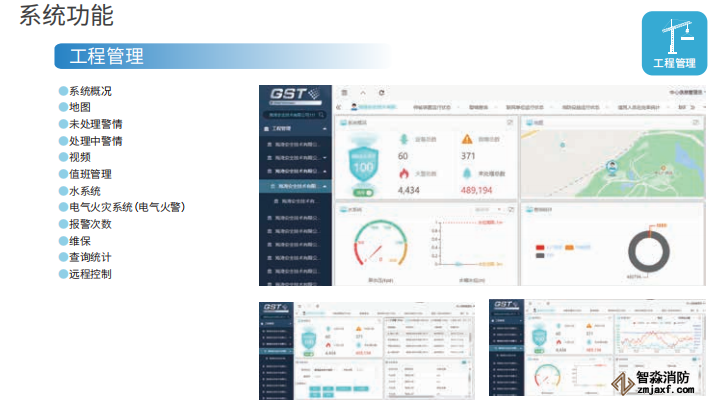

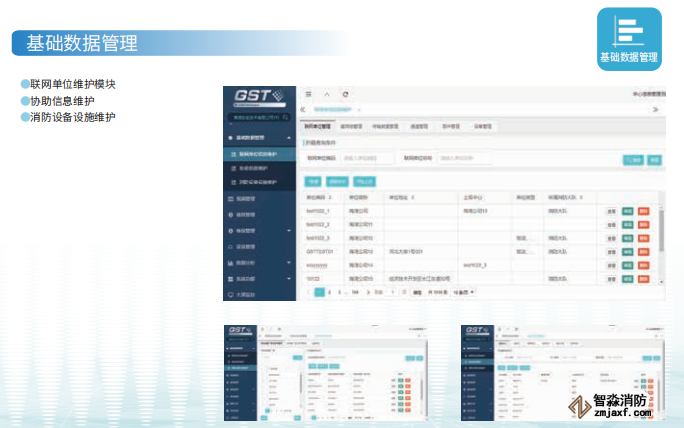

GST智慧消防物聯網系統監控中心系統軟件系統功能
主要硬件設備
海灣JK-TX-GSTN6100傳輸設備、用戶信息傳輸裝置
海灣JK-TX-GSTN6100傳輸設備、用戶信息傳輸裝置
● 產品設計滿足雙國標要求(GB26875.1-2011、GB16806-2006)，雙3C認證
● 多種通訊方式：網線和無線4G全網通，可單獨使用也可同時使用并互為備份
● 壁掛式結構維護便捷，模塊化設計配置靈活
● 高端品質工業設計，流線外觀，精致時尚
● 提供RS232、RS485、開關量等多種接口，采用并行數據處理機可接收打印機信息
● 主板與控制器接口均采用32位工業級ARM微處理器設計
● 火警具有最高的優先級別，提供多種火警確認方式
● 值班人員可主動上傳在崗狀態，也可隨機接收查詢值班狀態
● 提供視頻聯動接口，提供其它聯動信號
● 實時檢測通訊線路，線路故障現場報警并記錄
● 大屏幕液晶顯示
● 支持鍵盤、串口和遠程遙控編程操作
● 黑匣子存儲各類事件信息，存儲報警過程
● 自動與監控中心對時
● 以短信方式發送警情
● 適用范圍：已安裝建筑消防設施的防火單位
海灣JB-QB-GST100火災報警控制器（聯網）
● 采用二總線設計，探測點可達128點
● 具有火災自動報警控制器現場報警和聯網報警雙重功能，
實時傳送控制器的多種事件
● 自動判斷警情性質，火警優先
● 自動報名，接受中心查詢
● 實時監測通信線路，線路故障自動提示
● 主備電自動切換及備電充、放電保護
● 適用范圍：探測點數小于128個點的中小型重點防火單位
海灣JK-TX-GST6000D傳輸設備
● 依據GB16806-2006《消防聯動控制系統》和GB26875-2011《城市消防遠程監控系統》技術規范相關要求設計
● 滿足 GB16806-2006《消防聯動控制系統》3C標準
● 提供RS232、RS485、開關量等多種接口，采用并行數據處理機可接收打印機信息
● 多種通訊方式：網線和無線4G全網通，可單獨使用也可同時使用并互為備份
● 采用32位工業級ARM微處理器設計
● 火警具有最高的優先級別，提供多種火警確認方式
● 隨機查詢值班人員在崗狀態
● 提供視頻聯動接口，提供其它聯動信號
● 實時檢測通訊線路，線路故障現場報警并記錄
● 大屏幕液晶顯示
● 支持鍵盤、串口和遠程遙控編程操作
● 黑匣子存儲各類事件信息，存儲報警過程
● 自動與監控中心對時
● 適用范圍：已安裝建筑消防設施的防火單位
海灣JK-TX-GSTCZH001串行數據轉換器
● 消防系統聯網中重要的接口數據轉換設備
● 用于連接具有RS485、RS232或TTL電平接口的消防設備
● 將接收到的數據轉換成CAN接口數據傳給傳輸設備/用戶信息傳輸裝置
海灣JK-TX-GSTSZH001消防給水系統數據轉換器
● 與傳輸設備/用戶信息傳輸裝置配合使用
● 與消防給水系統模擬量采集器、開關量輸入模塊總線通訊
● 可實現對液位和壓力數據及設備啟停信號的采集
● 通過傳輸設備/用戶信息傳輸裝置將采集的數據傳輸至智慧消防物聯網系統
● 壁掛式安裝
海灣壓力變送器
● 測量介質：與不銹鋼兼容的氣體和液體
● 測量范圍：0～2.5Mpa
● 壓力類型：表壓
● 過載壓力：2倍量程壓力
● 破壞壓力：3倍量程壓力
● 供 電：24VDC
● 輸出信號：4～20mA
● 綜合精度：±0.5%FS
● 零點溫度誤差：±0.2%FS/10℃
● 滿量程溫度誤差：±0.2%FS/10℃
● 補償溫度：0～70℃
● 工作溫度：-20～85℃
● 絕緣電阻：≥500MΩ
● 螺紋接口：M20×1.5
● 電氣接口：PG防水直引
● 防護等級：IP67
● 電 纜：PVC電纜，長度2 米
● 接線定義： 紅：電源正；黑：輸出正
海灣JK-TX-GSTSMC002G消防給水系統模擬量采集器（隔離型）
● 采集消防給水系統中壓力/液位傳感器輸出的模擬量信號
● 通過消防給水系統數據轉換器，可以將消防給水系統中的壓力/液位 數據傳輸至智慧消防物聯網系統
● 內置總線隔離器，自動隔離短路的總線設備，保證之前的設備繼續穩定工作
● 電子編碼器編碼，防護等級IP65，潮濕環境下可穩定運行
海灣液位變送器
● 測量范圍：0～5MH2O
● 供電電源：24VDC
● 輸出信號：4～20mA
● 靜態精度：±0.5%FS
● 零位輸出偏置：≤±0.25%FS
● 滿量程輸出偏置：≤±0.25%FS
● 長期穩定性：< ±0.15%FS/年
● 工作溫度范圍：－30～85℃(非凝結)
● 補償溫度范圍：0～70℃
● 儲存溫度范圍：－40～85℃
● 絕緣電阻：≥500MΩ
● 材 質：與介質接觸部分采用316L不銹鋼
● 測量介質：與316L 不銹鋼兼容的氣體和液體
● 電氣連接：聚氨酯護套直引
● 防護等級：IP68
● 電 纜：聚氨酯導氣電纜，長度6 米
● 接線定義：紅：電源正；黑：輸出正
海灣JK-TX-GST040/016并行數據處理機
海灣JK-TX-GST040/016并行數據處理機是實現消防聯網工程的重要接口模塊，采用ARM技術，適應熱敏打印機的速度快、數據量大等特點，運行穩定，抗干擾能力強。
該設備能夠把火災報警控制器的打印機接口的并行數據轉換成串行數據提供給傳輸設備，從而實現對火災報警系統的聯網監控，并行數據處理機有功耗低、體積小、安裝簡便等特點。
● 工作電壓：DC5V或DC12V
● 工作電流：≤150mA
● 數據采集接口：26針并行打印機接口
● 數據輸出接口：RS232或RS485可選擇
● 使用環境：溫度：0℃～40℃；相對濕度≤95%，不結露
