海灣LD-1001A5 型立式控制柜接線安裝技術
海灣LD-1001A5 型立式控制柜接線安裝技術
特點
海灣LD-1001A5 型立式控制柜可根據工程需要靈活配置各種控制盤，可用來配裝火災報警控制器、消
防手動啟動盤、消防廣播盤、消防電話盤及電源盤等設備。控制柜底部為群式支座，開有進線孔。
控制柜底板上開有對應進線孔，并配有橡膠墊，穿線時將線穿過橡膠墊，以便起到密封、防水、防
鼠的作用。
主要技術指標
（1）材料內外表面均進行噴塑處理。
（2）可以安裝 19 英寸各種控制盤，安裝控制盤的最大空間為 36U，正常情況下可裝配 26U。
（3）外形尺寸：550mm×460mm×1715mm。
（4）機柜底板上設有敲落孔（?12），用于固定機柜。
外形示意圖

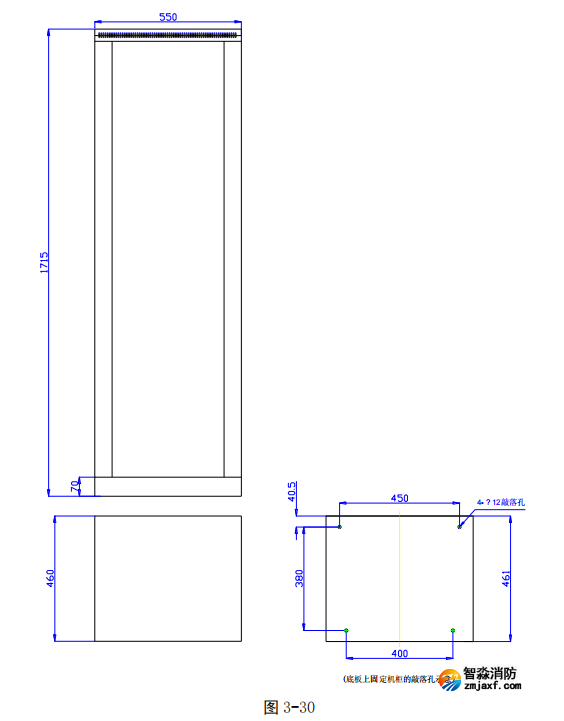

LD-1001A5 型立式控制柜外形示意圖如圖 3-30 所示。
常用配件空間尺寸參見 LD-1000A2 型立式控制柜的相關內容。
