1.安裝前：安裝前，先確認【手自動切換開關】狀態在【M】位置，再用【手柄】進行分合閘操作2次，最后將【手柄】置于分閘位置。

2.將產品安裝到導軌上，并按接線圖接線，完成后送電。

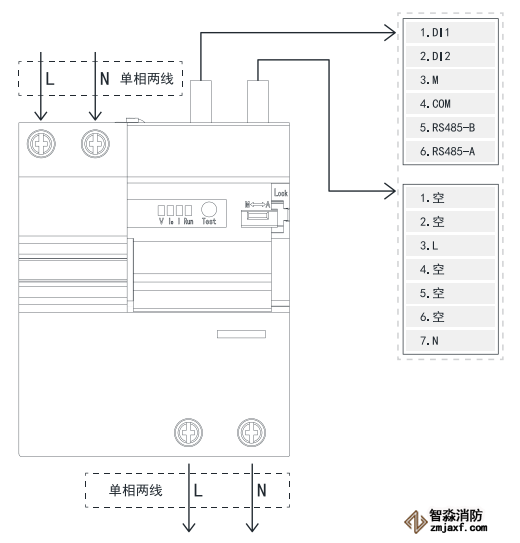

TY-610-2P產品接線示意圖

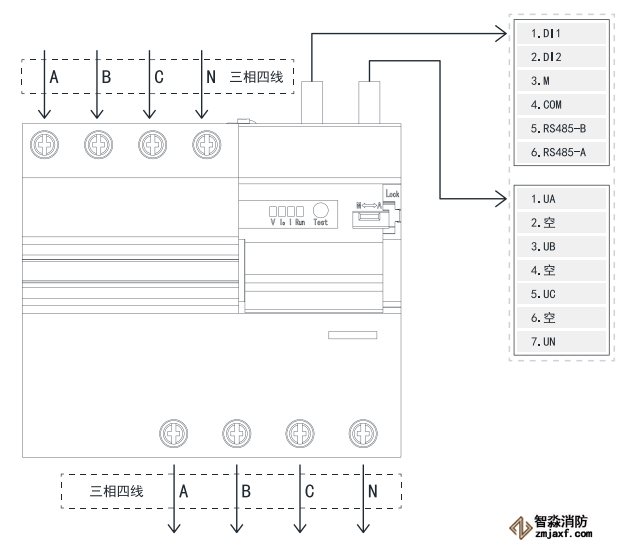

TY-610-4P產品接線示意圖

3.開機：確認安裝正確后，接通設備電源，將【手自動切換開關】切換到【A】位置，滿足合閘條件即手動合閘，本產品電源輸出指示綠燈亮。

4.通電正常后，按【test】按鍵測試漏電保護功能，漏電指示燈報警，如20S后自動復位通電，證明本產品正常。

注：

　　建議產品安裝在浪涌保護器的后端。

　　接線時注意：必須確認輸入端與輸出端，同時產品輔助電源與主電源必須接同一回路。

　　故障指示：因欠壓、過壓、漏電、過載、短路等原因產生故障，本產品會分閘，故障指示燈亮。

　　故障排除：根據故障指示燈所顯示的狀態進行有針對性的人工檢修與故障排除。

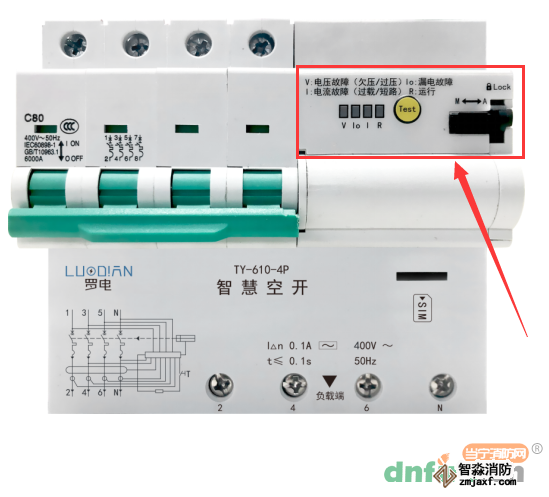

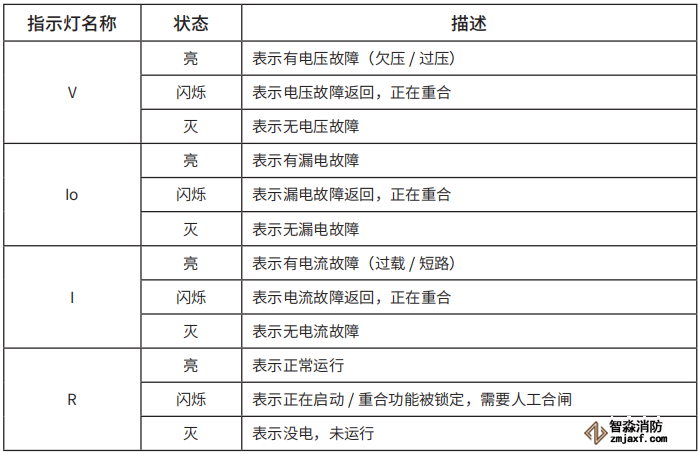

產品面板及指示燈說明

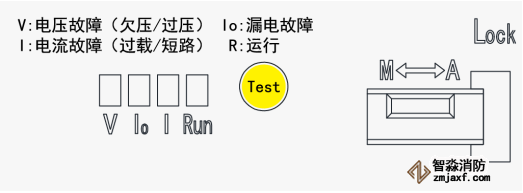

　　注：Test：測試鍵；M：手動模式；A：自動模式；Lock：掛鎖模式。
