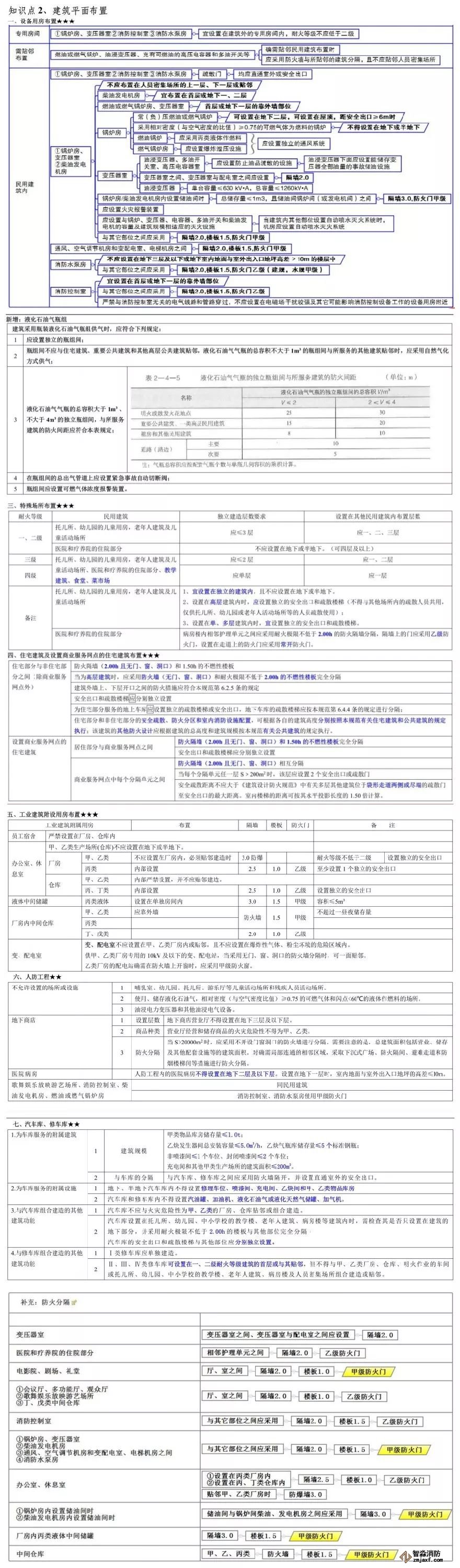

排煙重點

當建筑發生火災時，煙氣的危害十分嚴重，建筑中設置防煙排煙系統的作用是將火災產生的煙氣及時排除，確保建筑內人員順利疏散、安全避難。排煙包括自然排煙和機械排煙兩種形式。

▏自然排煙設施  ▏

是將火災發生的煙氣排到室外，不使煙氣流向非著火區，同時也排走燃燒產生的熱量，以利于著火區的的人員疏散及救火人員的撲救。自然排煙不需電源和風機設備，可兼作平時通風用，避免設備的閑置，設施簡單，投資少，日常維護工作少，操作容易。

一、自然排煙窗（口）

1. 采用自然排煙系統的場所應設置自然排煙窗（口）。

2. 排煙窗應設置在排煙區域的頂部或外墻，并應符合下列要求：

1) 當設置在外墻上時，自然排煙窗（口）應在儲煙倉以內，但走道、室內空間凈高不大于3m的區域的自然排煙窗（口）可設置在室內凈高度的1/2以上。

2) 自然排煙窗（口）的開啟形式應有利于火災煙氣的排出。

3) 當房間面積不大于200㎡時，自然排煙窗（口）開啟方向可不限。

4) 自然排煙窗（口）宜分散均勻布置，且每組的長度不宜大于3.00m。

5) 設置在防火墻兩側的排煙窗之間最近邊緣的水平距離不應小于2.00m。

3. 廠房和倉庫的自然排煙窗（口）設置應滿足下列規定：

1) 當設置在外墻時，自然排煙窗（口）應沿建筑物的兩條對邊均勻布置。

2) 當設置在屋頂時，自然排煙窗（口）應在屋面均勻設置且宜采用自動控制方式開啟，當屋面斜度小于或等于12°時，每200㎡的位置應設置相應的自然排煙窗（口），當屋面斜度大于12°時，每400㎡的建筑面積應設置相應的自然排煙窗（口）。

二、自然排煙窗（口）開啟的有效面積

1. 自然排煙窗（口）開啟的有效面積應符合下列規定：

1) 當采用開窗角大于70°的懸窗時，其面積應按窗的面積計算；當開窗角小于或等于70°時，其面積應按窗最大開啟時的水平投影面積計算。

2) 當采用開窗角大于70°的平開窗時，其面積應按窗的面積計算；當開窗角小于或等于70°時，其面積應按窗最大開啟時的豎向投影面積計算。

3) 當采用推拉窗時，其面積應按開啟的最大窗口面積計算。

4) 當采用百葉窗時，其面積應按窗的有效開口面積計算。

5) 當平推窗設置在頂部時，其面積可按窗的1/2周長與平推距離乘積計算，且不應大于窗面積。

6) 當平推窗設置在外墻時，其面積可按窗的1/4周長與平推距離乘積計算，且不應大于窗面積。

2. 自然排煙窗（口）應設置手動開啟裝置，設置在高位不便于直接開啟的自然排煙窗（口），應設置距地面高度1.3m~1.5m的手動開啟裝置。凈空高度大于9m的中庭、建筑面積大于2000㎡的營業廳、展覽廳、多功能廳等場所、尚應設置集中手動開啟裝置和自動開啟設施。

3. 除潔凈廠房外，設置自燃排煙系統的任一層建筑面積大于2500㎡的制鞋、制衣、玩具、塑料、木器加工儲存等丙類工業建筑，除自然排煙所需排煙窗（口）外，尚宜在屋面上增設可熔性尚宜或可在屋面上設置可熔性采光帶(窗)，其面積應符合下列規定：

1) 未設置自動噴水滅火系統的，或采用鋼結構屋頂或采用預應力混凝土屋面板的建筑，不應小于樓地面面積的10％。

2) 其他建筑不應小于樓地面面積的5％。

4. 防煙分區內自然排煙窗（口）的面積、數量、位置應按規范規定計算確定，且防煙分區內任一點與最近的自然排煙窗（口）之間的水平距離不應大于30m。當工業建筑采用自然排煙方式時，其水平距離尚不應大于建筑內空間凈高的2.8倍；當公共建筑空間凈高大于或等于6m，且具有自然對流條件時，其水平距離不應大于37.5m。

三、儲煙倉

1. 設置要求

當采用自然排煙方式時，儲煙倉的厚度不應小于空間凈高的20%，且不應小于500mm。當采用機械排煙方式時，不應小于空間凈高的10%，且不應小于500mm。同時儲煙倉底部距地面的高度應大于安全疏散所需的最小清晰高度。

2. 取值要求

最小清晰高度應按以下規定計算：

1）走道、室內空間凈高不大于3m的區域，其最小清晰高度不宜小于其凈高的1/2。

2）其他區域的最小清晰高度應按下式計算：

Hq=1.6+0.1∙H’

Hq為最小清晰高度。

H’對于單層空間，取排煙空間的建筑凈高度（m）；對于多層空間，取最高疏散樓層的層高（m）。

3. 對于有吊頂的空間，當吊頂開孔不均或開孔率≤25%，吊頂內空間高度不得計入儲煙倉厚度。

▏機械排煙設施  ▏

一、組成

機械排煙系統是由擋煙垂壁（活動式或固定式擋煙垂壁，或擋煙隔墻、擋煙梁）、排煙口（或帶有排煙閥的排煙口）、排煙防火閥、排煙道、排煙風機和排煙出口組成的。

二、設置要求

1. 當建筑的機械排煙系統沿水平方向布置時，每個防火分區的機械排煙系統應獨立設置。

2. 建筑高度超過50m的公共建筑和建筑高度超過100m的住宅，其排煙系統應豎向分段獨立設置，且公共建筑每段高度不應超過50m，住宅建筑每段高度不應超過100m。

三、系統組件與設置要求

1. 排煙風機

1) 排煙風機宜設置在排煙系統的最高處，煙氣出口宜朝上，并應高于加壓送風機和補風機的進風口，兩者垂直距離或水平距離應符合相關規定。

2) 排煙風機應滿足280℃時連續工作30min的要求，排煙風機應與風機入口處的排煙防火閥連鎖，當該閥關閉時，排煙風機應能停止運轉。

3) 排煙風機應設置在專用機房內，并應符合規定，且風機兩側應有600mm以上的空間。對于排煙系統與通風空氣調節系統共用的系統，其排煙風機與排煙風機的合用機房應符合下列規定：

• 機房內應設置自動噴水滅火系統。

• 機房內不得設置用于機械加壓送風的風機與管道。

• 排煙風機與排煙管道的連接部件應能在280℃時連續30min保證其結構完整性。

4）排煙風機可采用離心式或軸流排煙風機（滿足280℃時連續工作30min的要求），排煙風機入口處應設置280℃能自動關閉的排煙防火閥，該閥應與排煙風機連鎖，當該閥關閉時，排煙風機應能停止運轉。

2. 排煙管道

1) 機械排煙系統應采用管道排煙，且不應采用土建風道。排煙管道應采用不燃材料制作且內壁應光滑。當排煙管道內壁為金屬時，管道設計風速不應大于20m/s；當排煙管道內壁為非金屬時，管道設計風速不應大于15m/s；排煙管道的厚度應符合相關規定。

2) 排煙管道及其連接部位應能在280℃時連續30min保證其結構完整性。

3) 豎向設置的排煙管道應設置在獨立的管道井內，排煙管道的耐火極限不應低于0.50h。設置排煙管道的管道井應采用耐火極限不小于1.00h的隔墻與相鄰區域分隔；當墻上必須設置檢修門時，應采用乙級防火門。

4) 水平設置的排煙管道應設置在吊頂內，其耐火極限不應低于0.50h；當卻有困難時，可直接設置在室內，但管道的耐火極限不應小于1.00h。

5) 當吊頂內有可燃物時，吊頂內的排煙管道應采用不燃材料進行隔熱，并應于可燃物保持不小于150mm的距離。

6) 排煙管道下列部位應設置排煙防火閥：

• 垂直風管與每層水平風管姐姐出的水平管段上。

• 一個排煙系統負擔多個防煙分區的排煙支管上。

• 排煙風機入口處。

• 穿越防火分區處。

3. 排煙口

1) 排煙口的設置應經計算確定，且防煙分區內任一點與與最近的排煙口之間的水平距離不應大于30m。

2) 排煙口宜設置在頂棚或靠近頂棚的墻面上。

3) 排煙口應設置在儲煙倉內，但走道、室內空間凈高不大于3m的區域，其排煙口可設置在其凈空高度的1/2以上；當設置在側墻時，吊頂與其最近邊緣的距離不應大于0.5m。

4) 對于需要設置機械排煙系統的房間，當其建筑面積小于50㎡時，可通過走道排煙，排煙口可設置在疏散走道。排煙量應滿足要求。

5) 火災時由火災自動報警系統聯動開啟排煙區域的排煙閥或排煙口，應在現場設置手動開啟裝置。

6) 排煙口的設置宜使煙流方向與人員疏散方向相反，排煙口與附近安全出口相鄰邊緣之間的水平距離不應小于1.5m。

7) 每個排煙口的排煙量不應大于最大允許排煙量。

8) 排煙口的風速不應大于10m/s。

4. 固定窗

1）設置在頂層區域的固定窗，其總面積不應小于樓地面面積的2%。

2）設置在靠外墻且不位于頂層區域的固定窗，單個固定窗的面積不應小于1㎡，且間距不宜大于20m，其下沿距室內地面的高度不宜小于層高的1/2，

3）設置在中庭區域的固定窗，其總面積不應小于中庭樓地面面積的5%。

4）固定玻璃窗應按可破拆的玻璃面積計算，帶有溫控功能的開開啟設施應按開啟時的水平投影面積計算。

5）固定窗宜按每個防煙分區在屋頂或建筑外墻上均勻布置且不應跨越防火分區。

5. 補風系統

1）除地上建筑的走道或建筑面積小于500㎡的房間外，設置排煙系統的場所應設置補風系統。

2）補風系統應直接從室外引入空氣，且補風量不應小于排煙量的50%。

3）補風系統應與排煙系統聯動開啟或關閉。

4）機械補風口的風速不宜大于10m/s，人員密集場所補風口的風速不宜大于5m/s，自然補風口的風速不宜大于3m/s。

5）補風管道耐火極限不應低于0.50h，當補風管道跨越防火分區時，管道的耐火極限不應小于1.50h。
