消防工程施工安裝工藝圖片分享
消防工程施工安裝工藝圖片分享,我們一起看看。
第一部分-給排水管道安裝

成排管道,成排成線,支吊架牢固,管道刷漆觀感美觀。

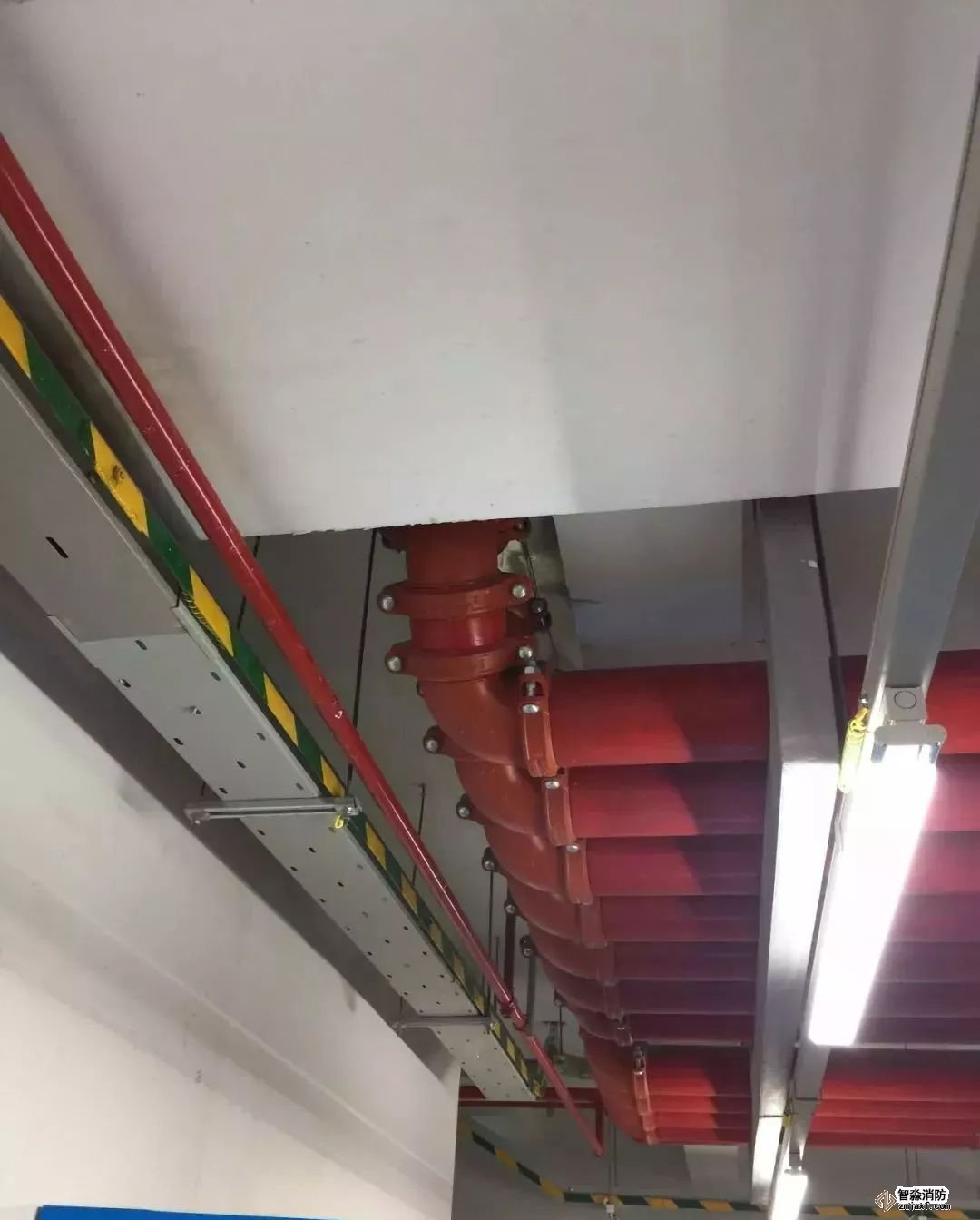

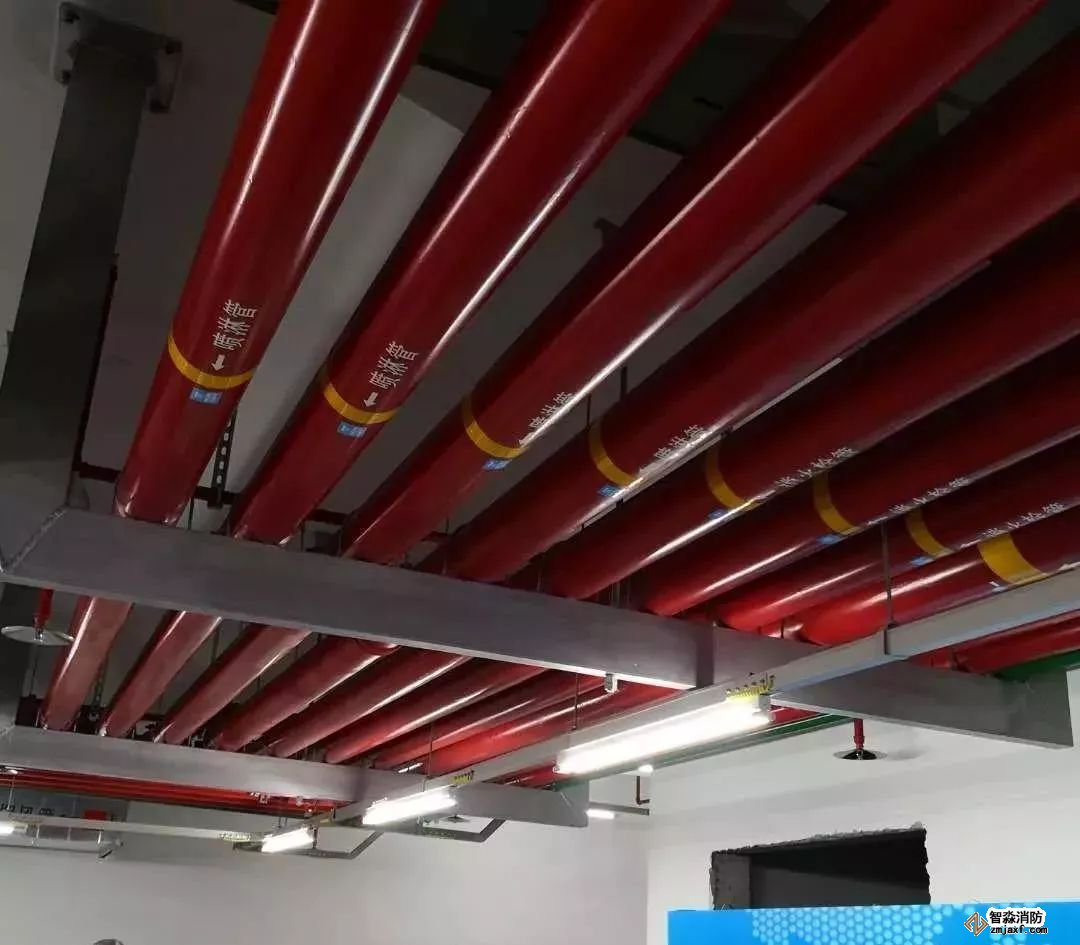

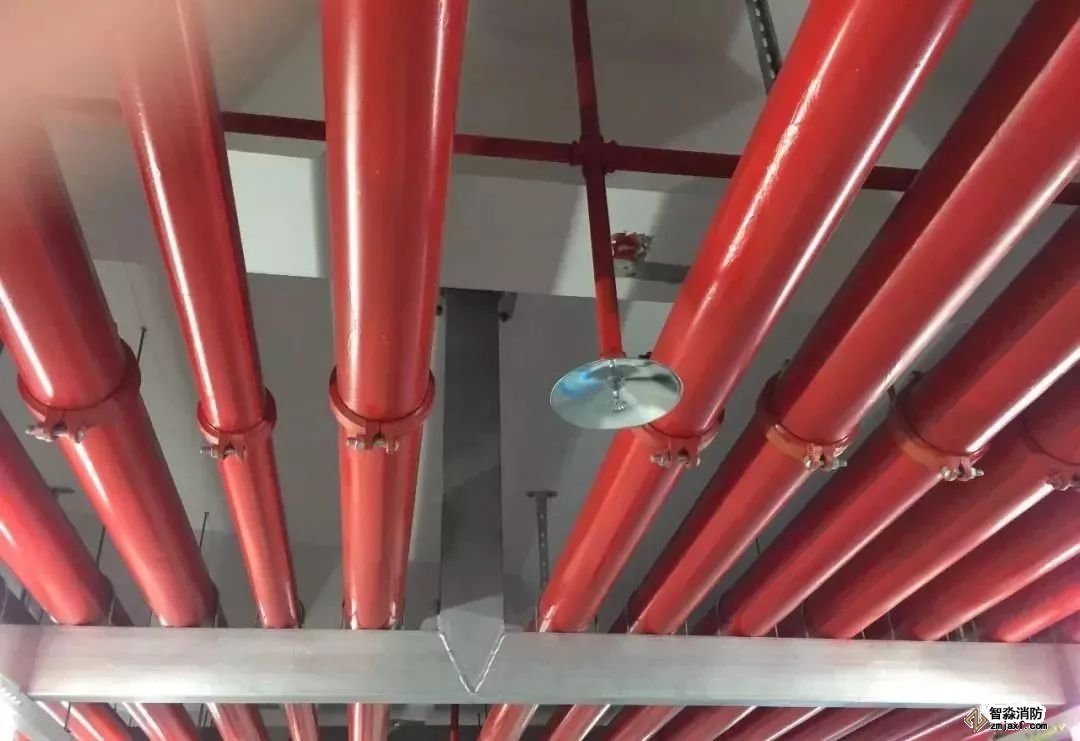

消防噴淋管道間距一致,標識清楚、成排成線。

噴淋支管橫平豎直,標識清楚、支架布置間距合理。

成排管道,彎頭處排成一條線。

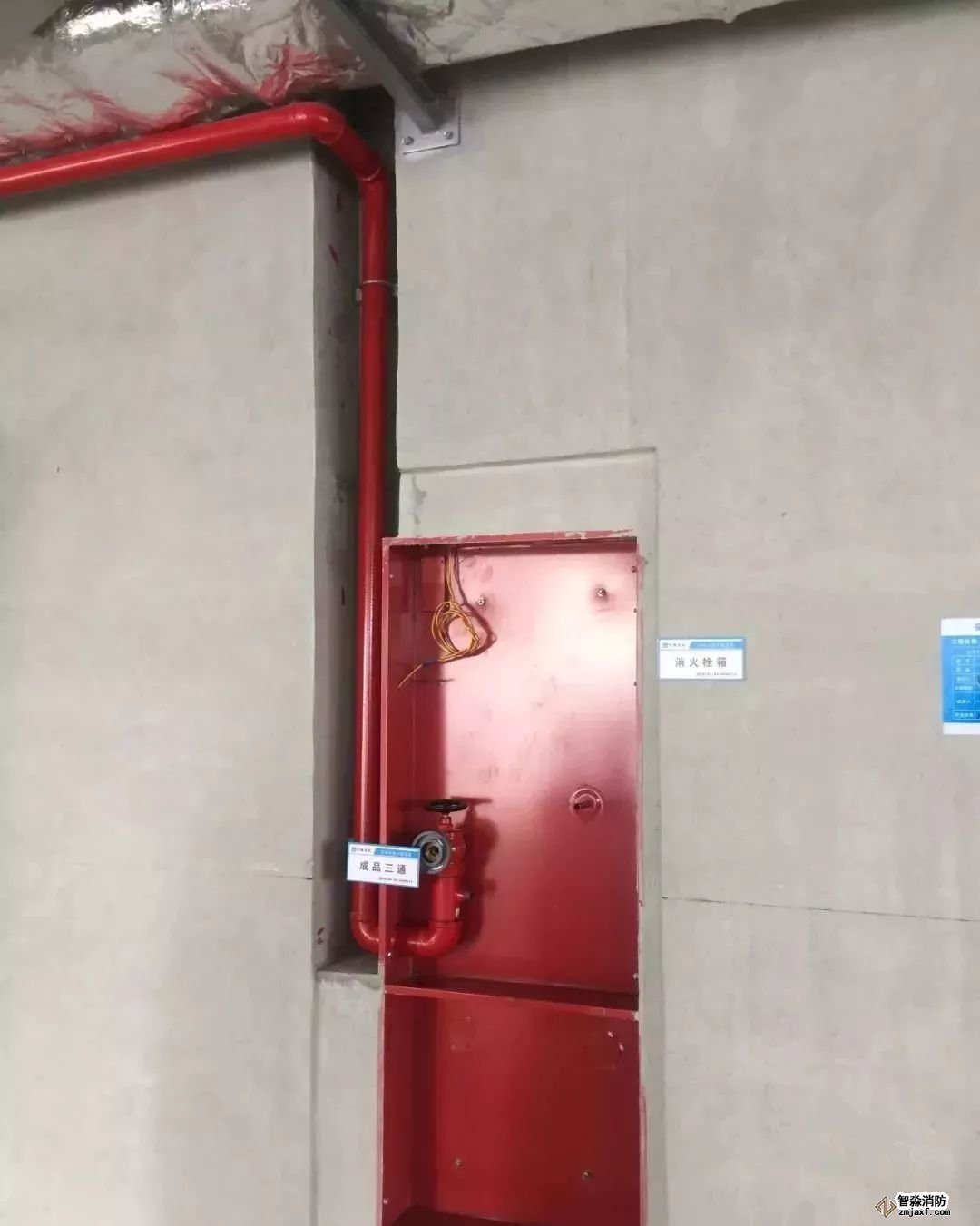

消火栓箱安裝,箱體外填塞密實,管道安裝垂直,栓頭距地1.1米。

排水管道安裝坡度滿足要求,支吊架布置合理。

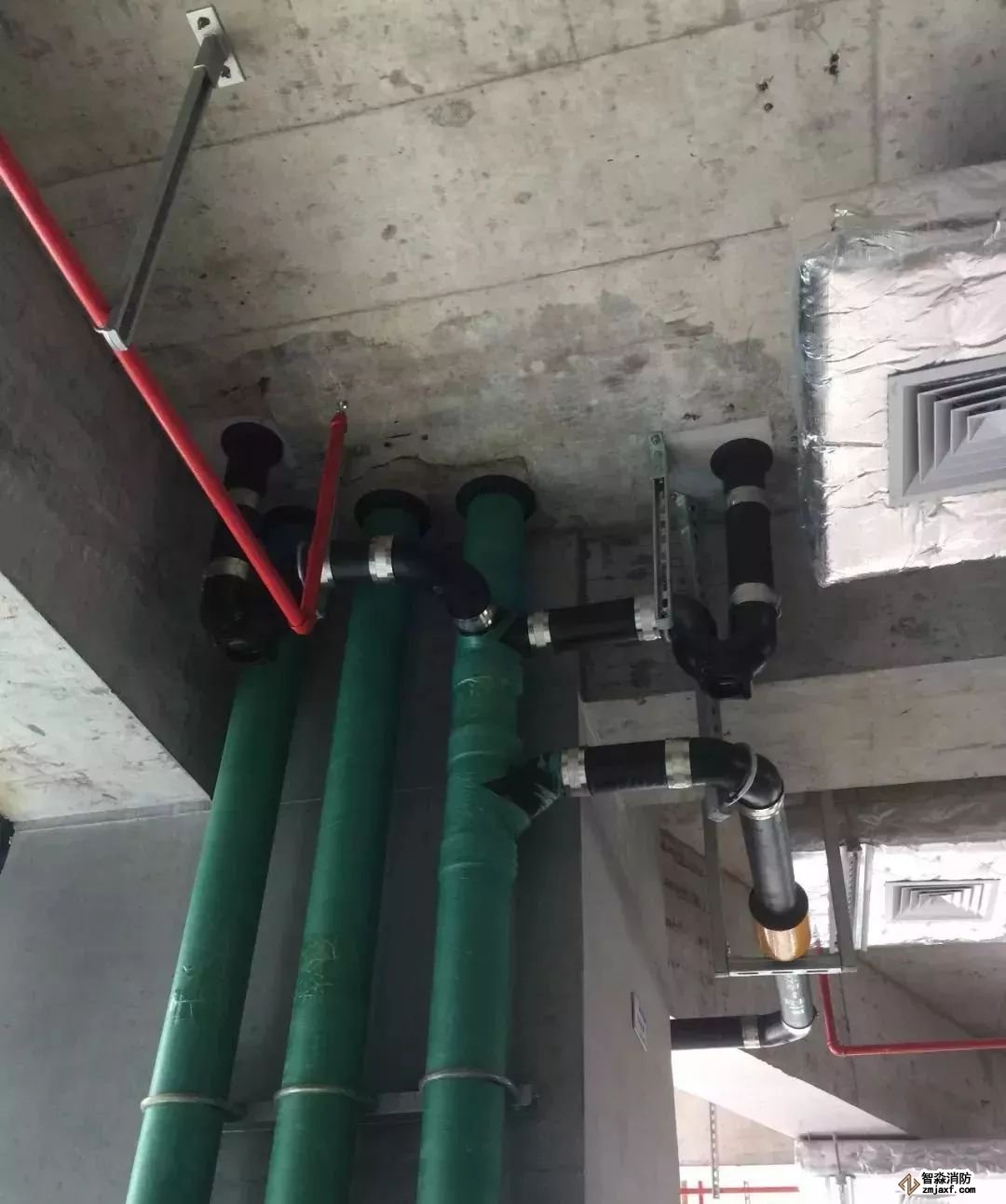

豎向排水管道,外用防護膜保護,支架結實耐用,管根設置橡膠圈,界面分明。

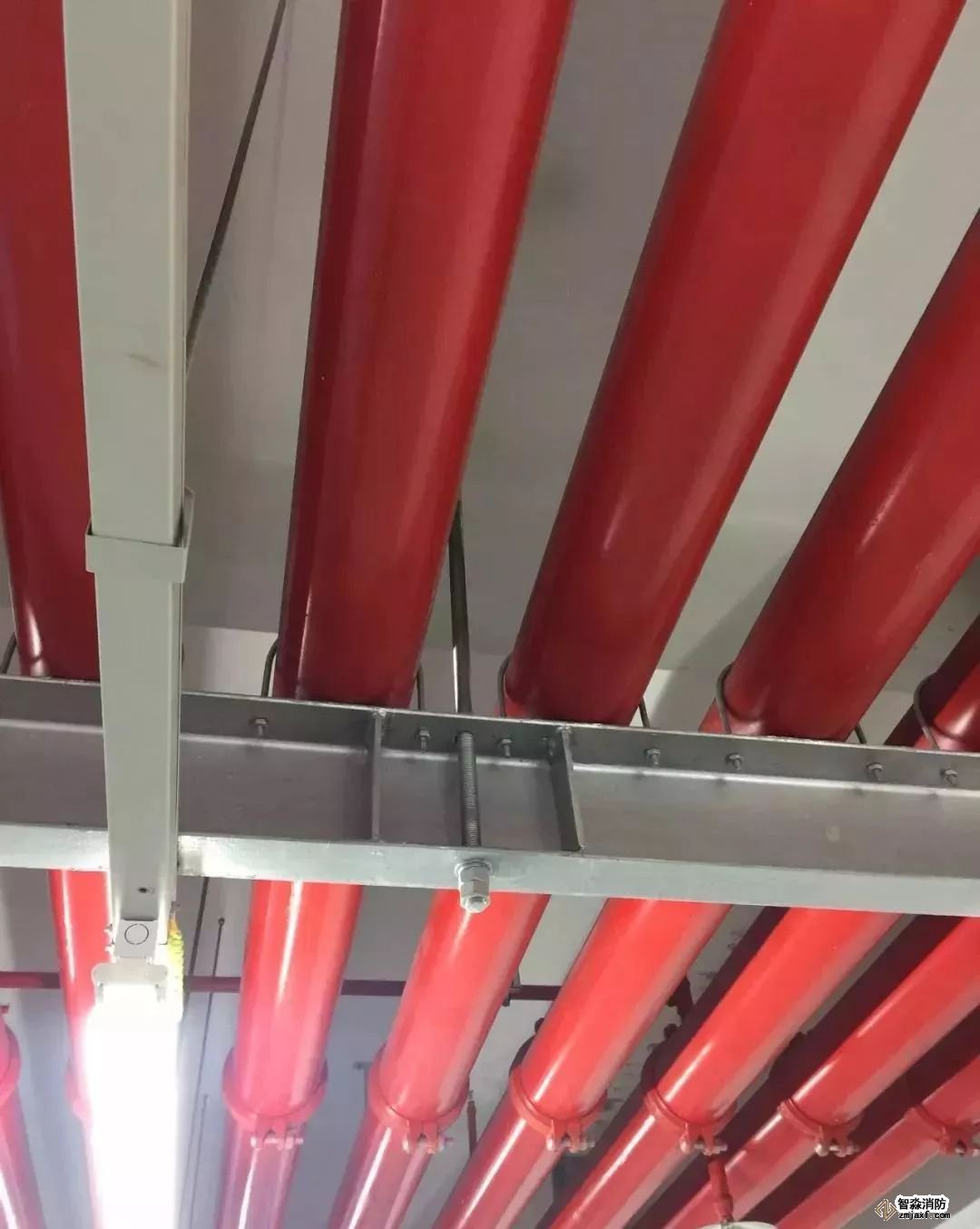

成排管線共用支吊架

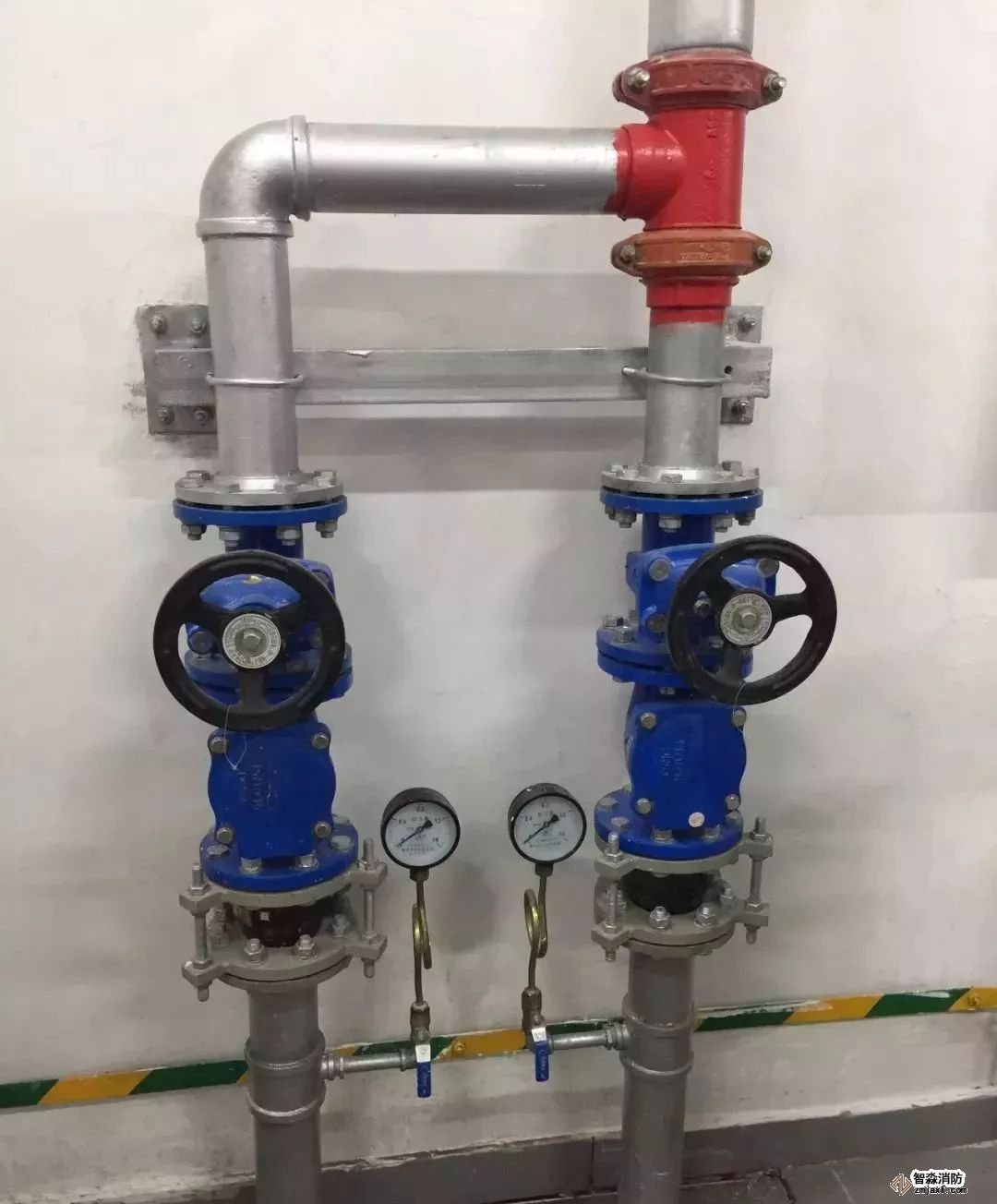

壓力排水管道閥部件布置合理,支架結實耐用。
第二部分-通風與空調管道安裝

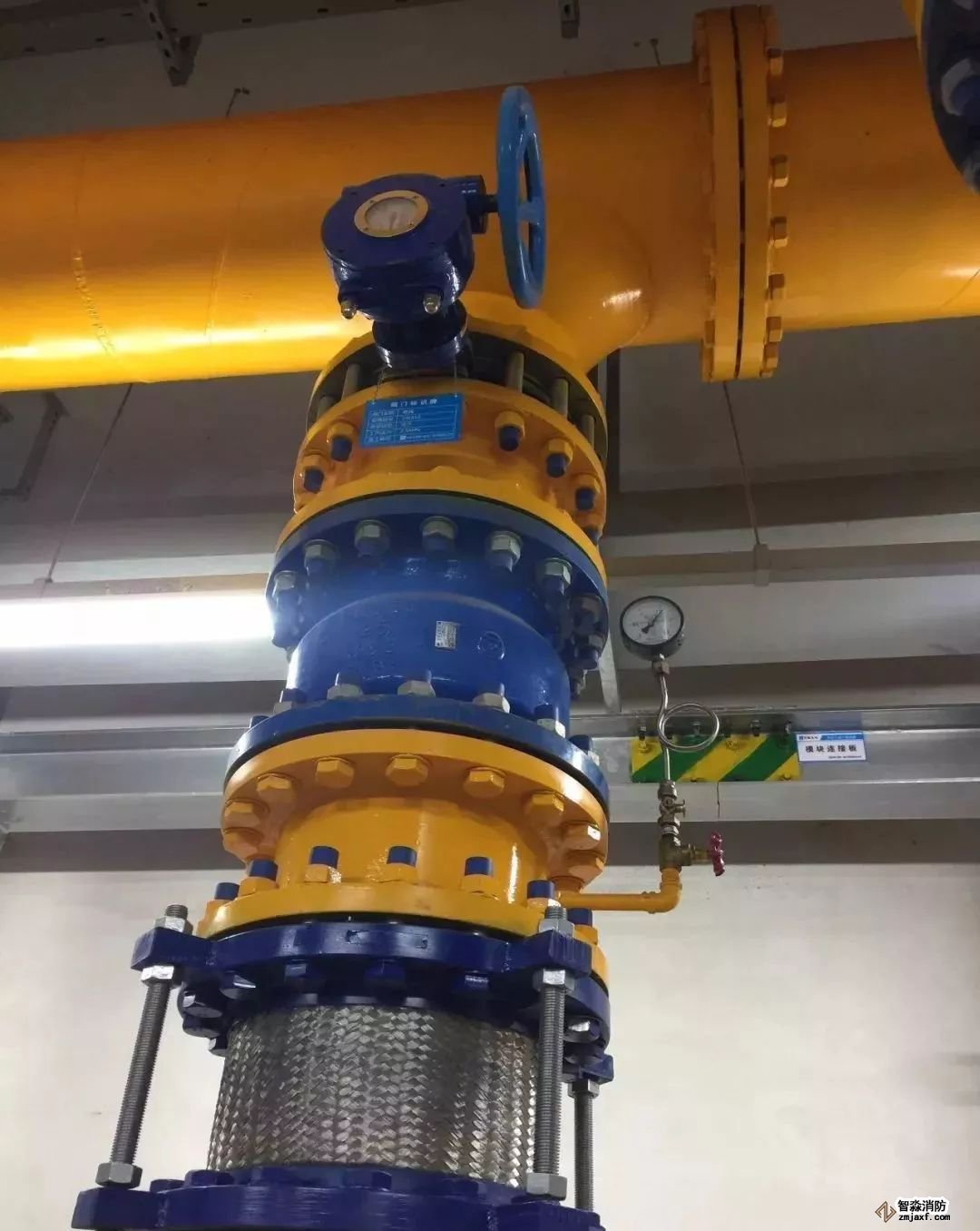

設備安裝支架結實耐用、防腐到位,減震厚實。

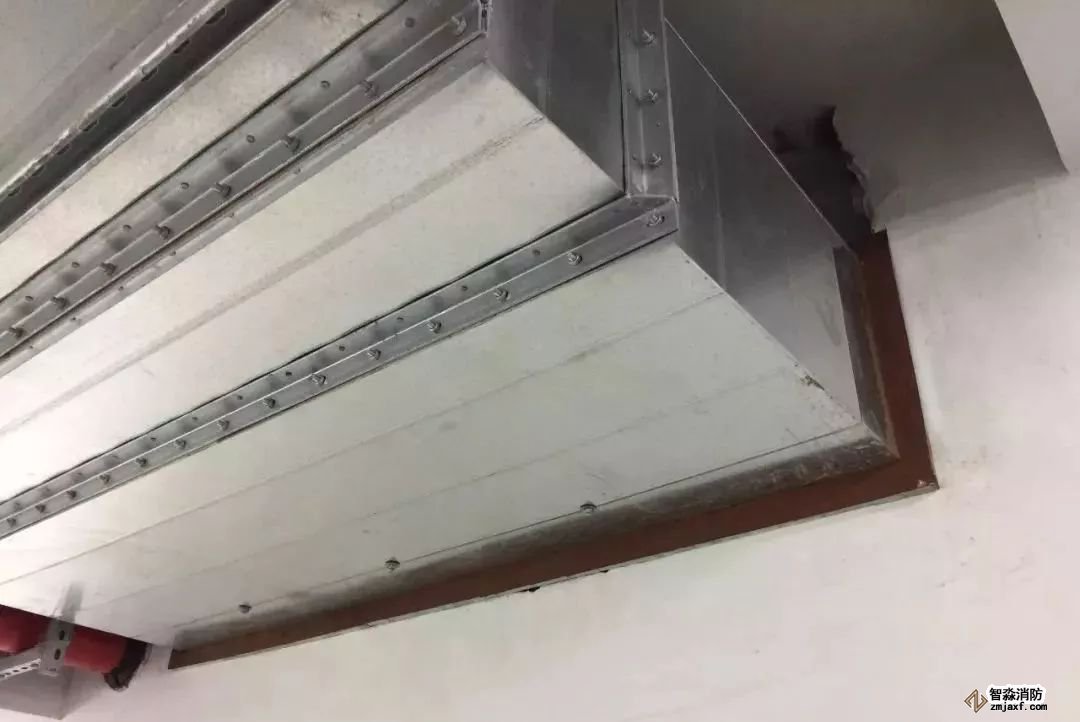

風管穿墻,防火泥封堵到位,界面清楚。

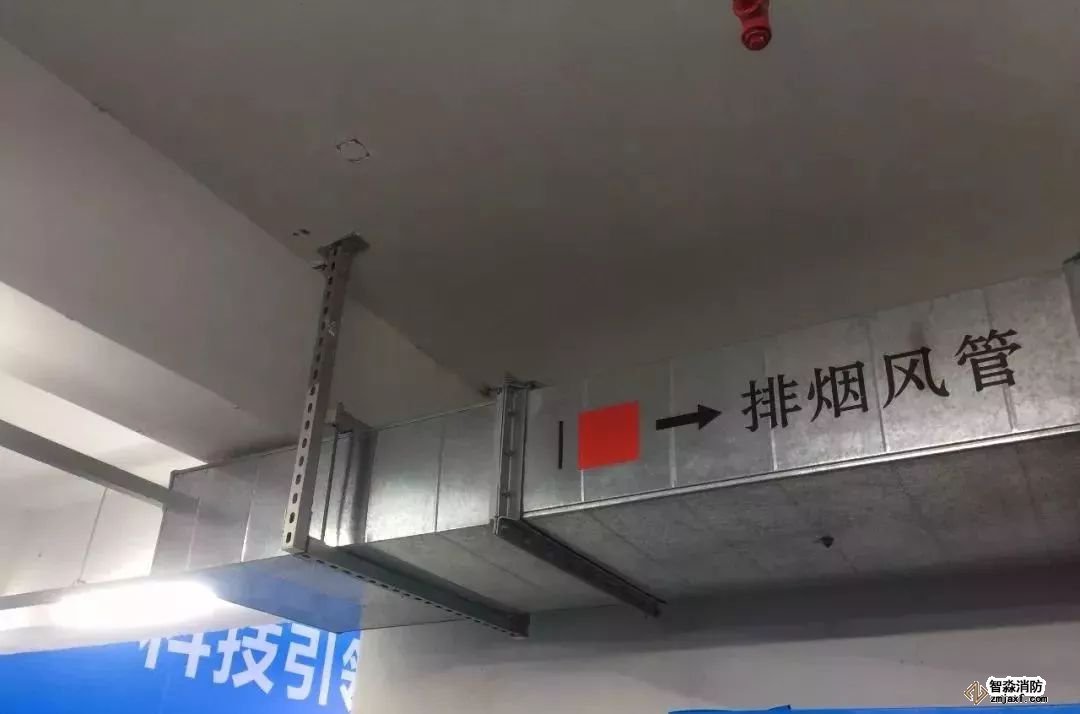

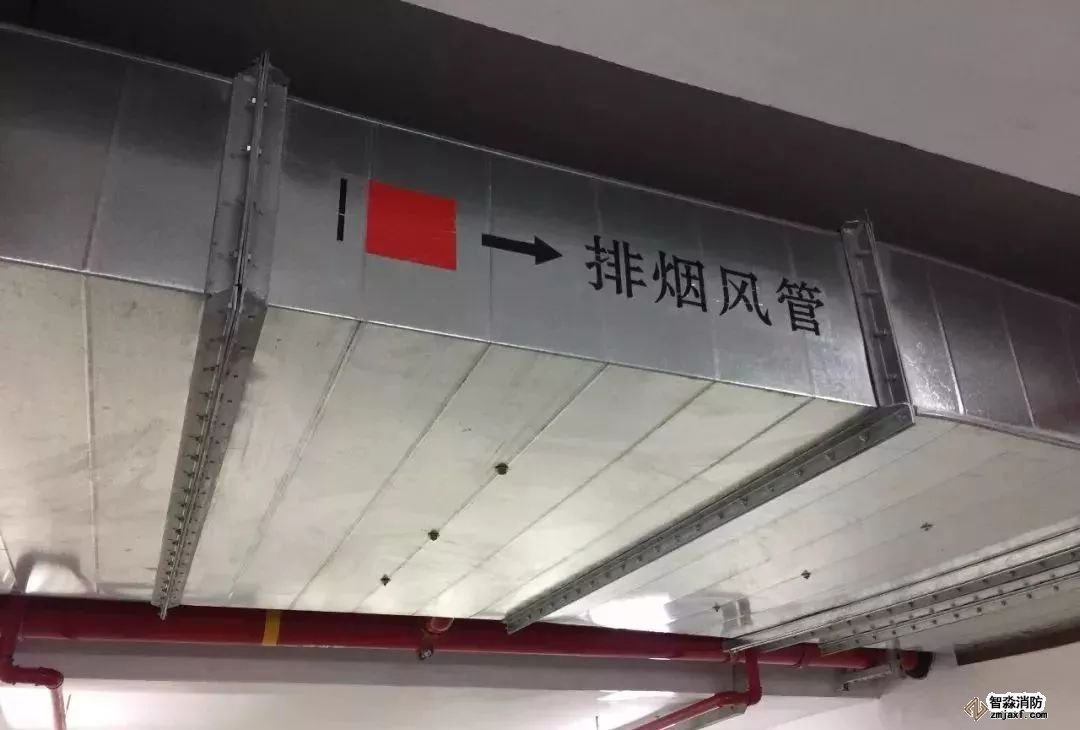

排煙管道安裝,法蘭采用倒角法蘭,美觀實用,標識清楚。

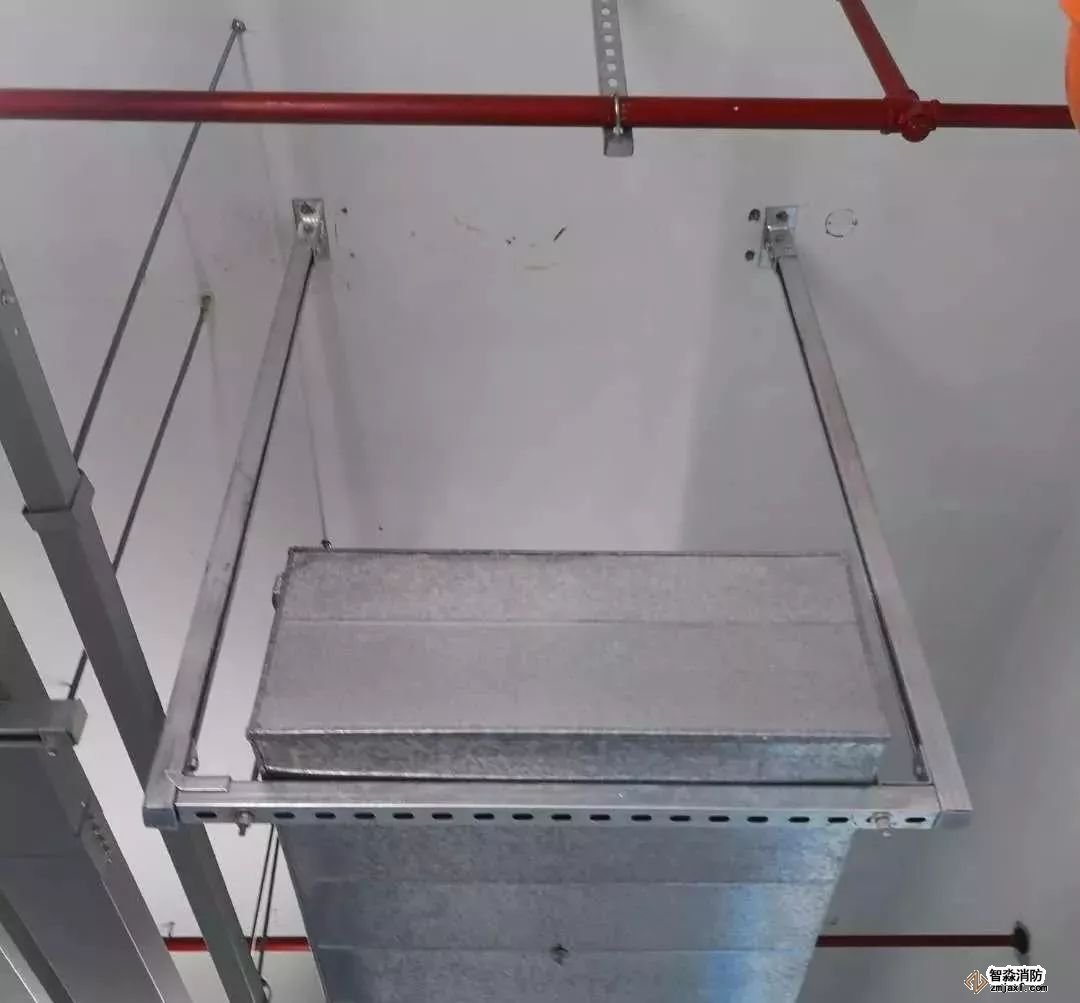

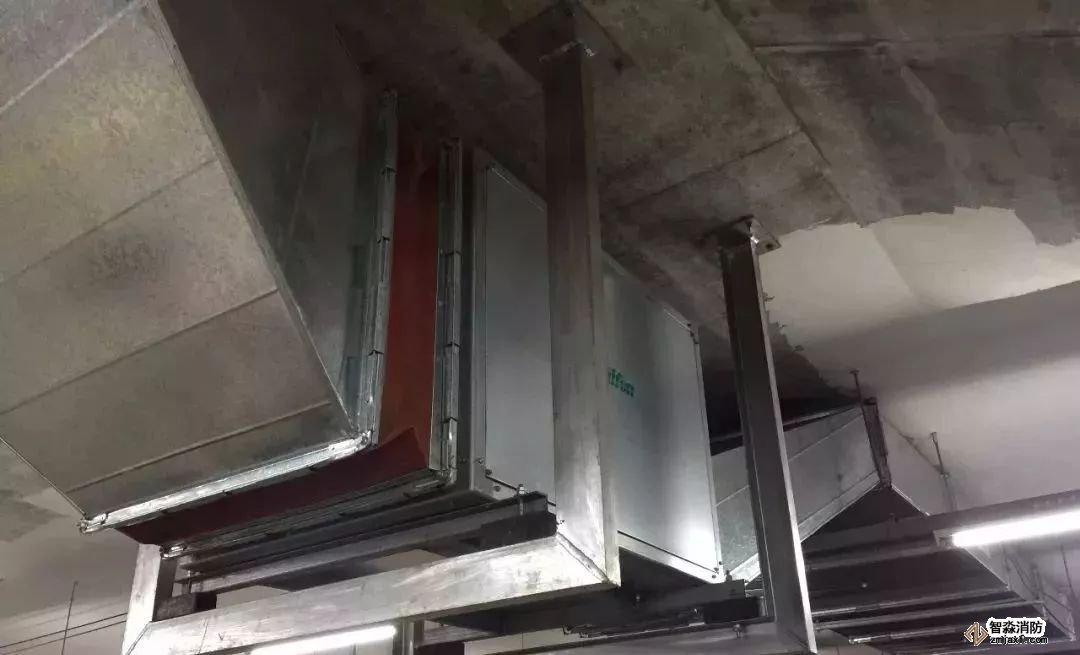

風管末端固定支架設置合理。

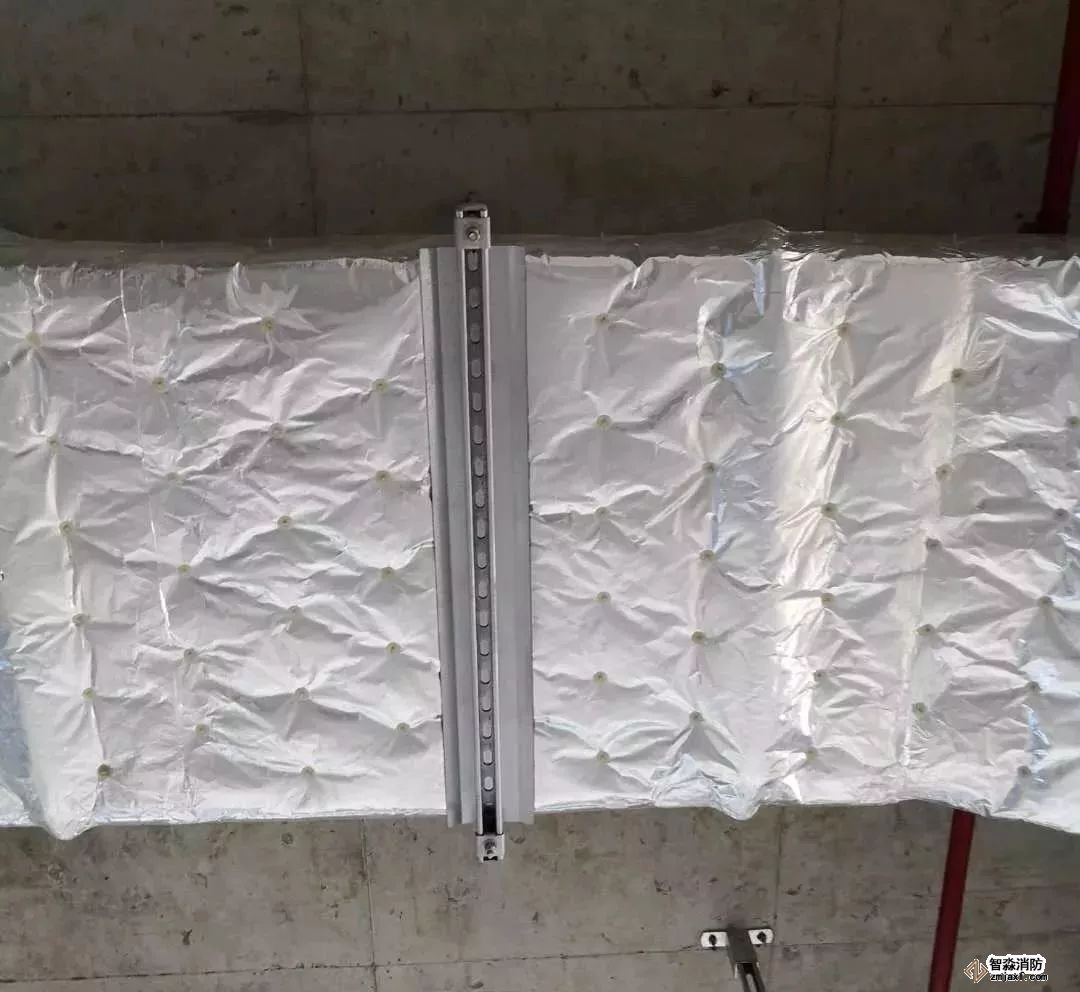

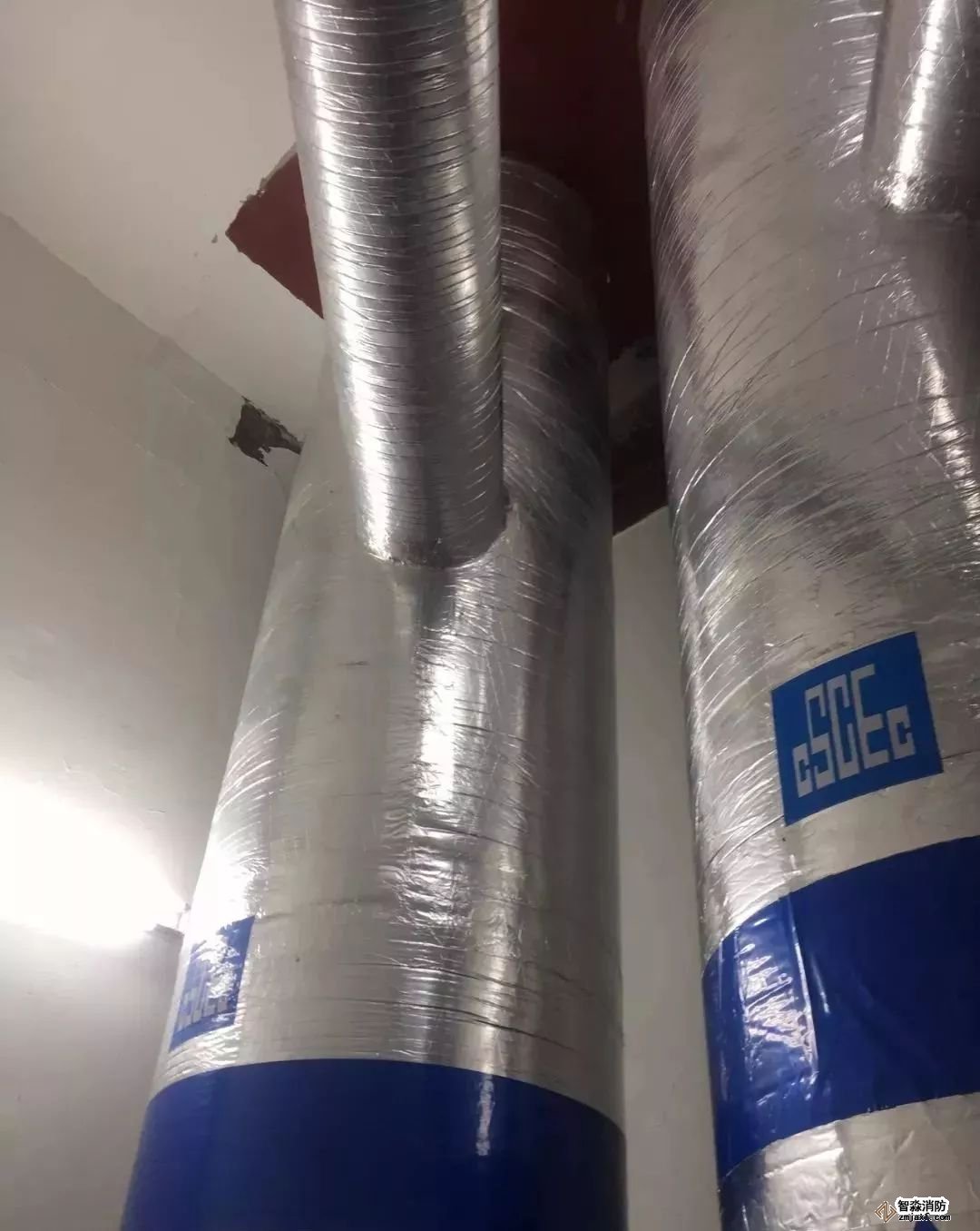

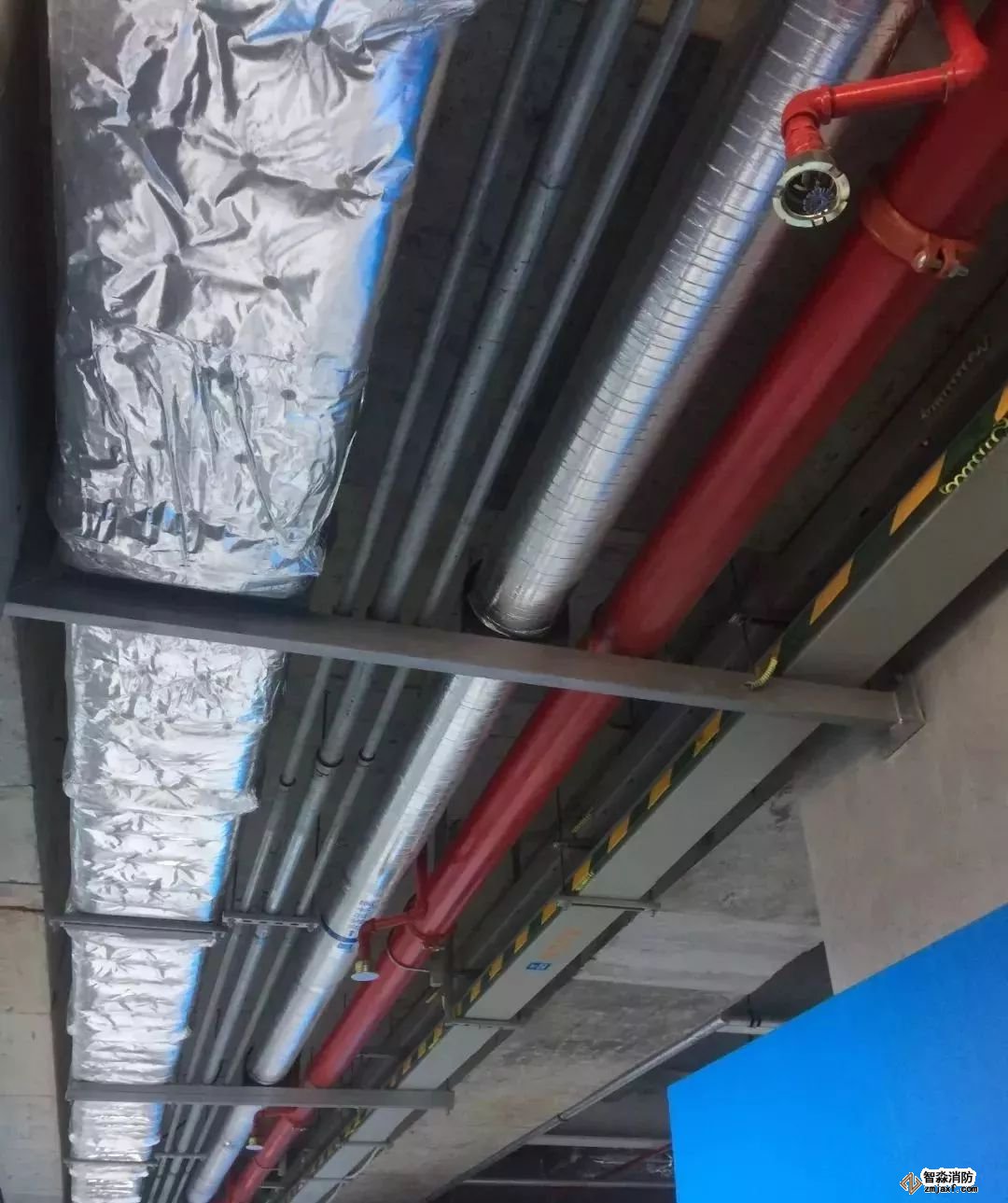

風管保溫平整厚實,支吊架處采用鋼板平鋪過度,保溫釘整齊牢固。

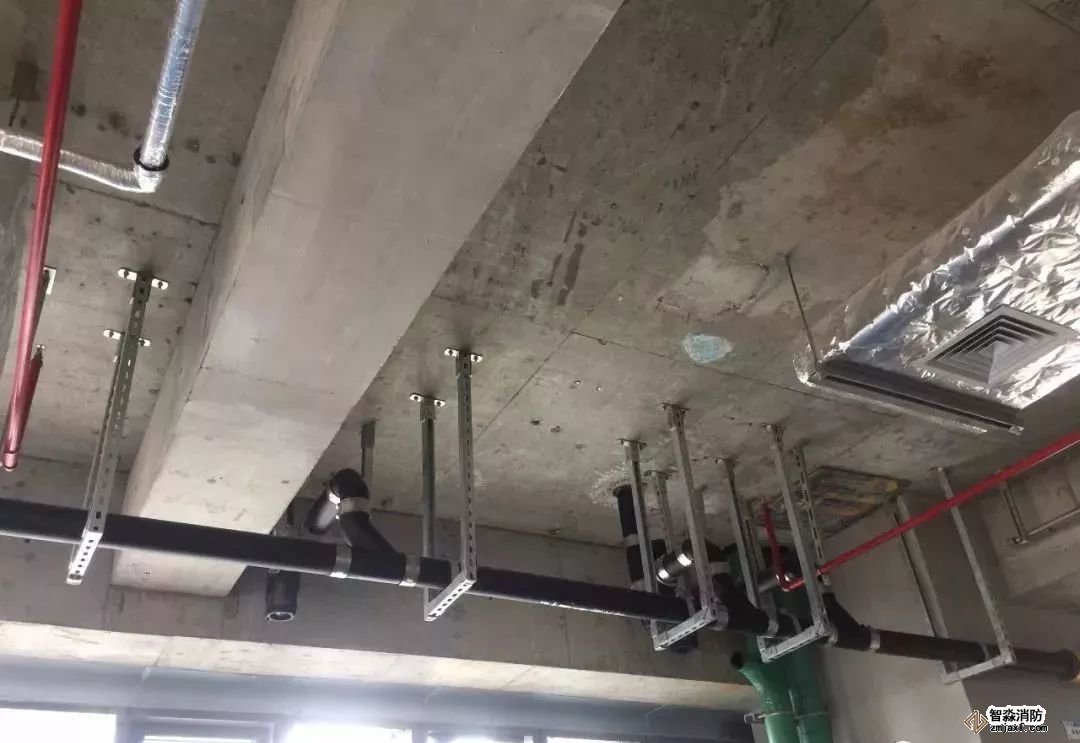

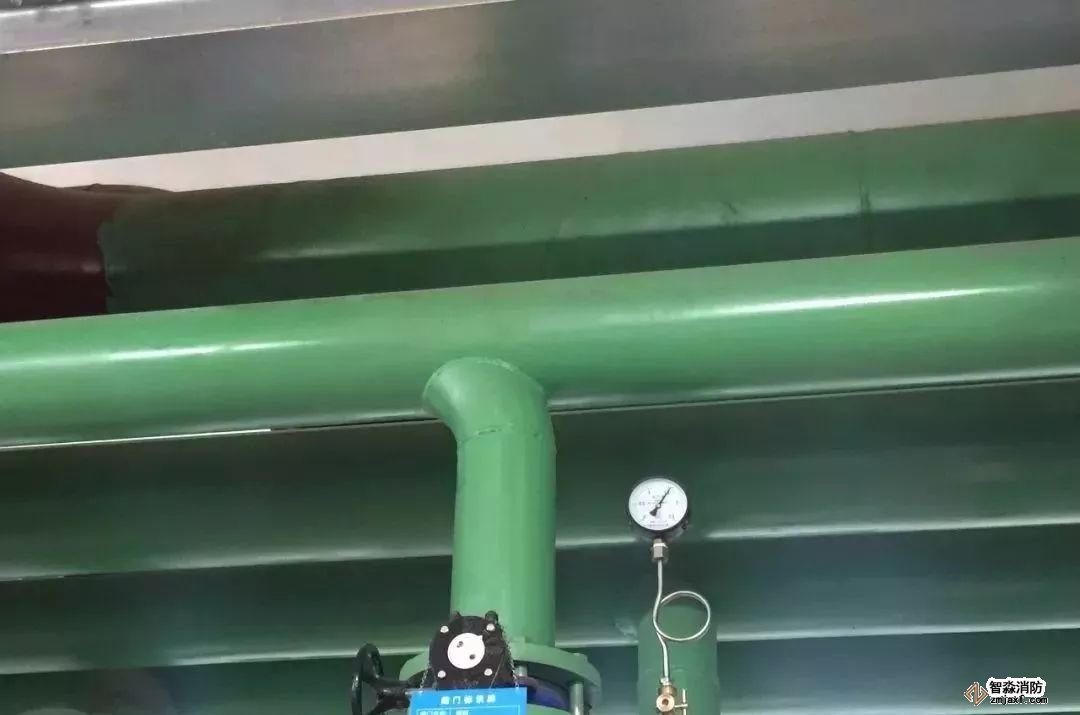

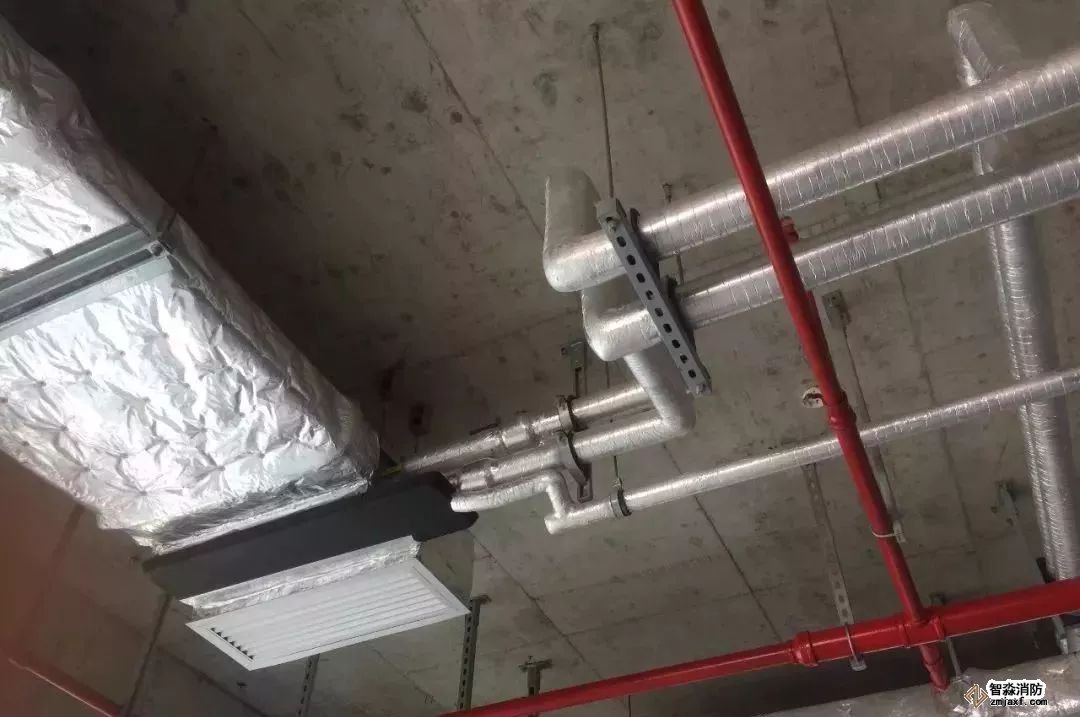

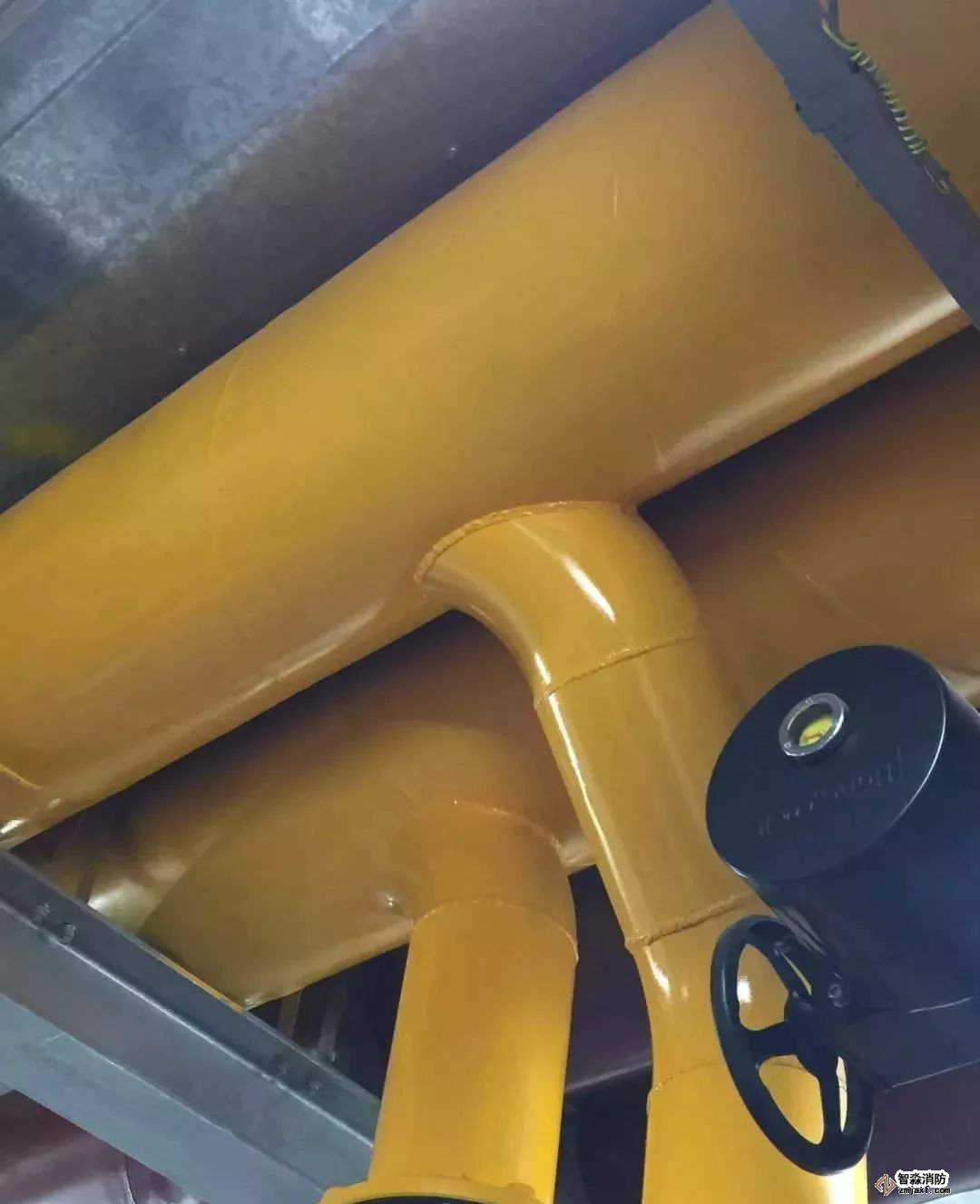

空調水管道,坡度正確,支架布置合理,保溫整齊美觀。

空調水立管采用預制組合立管與土建結構同步施工工藝
第三部分-電氣部分

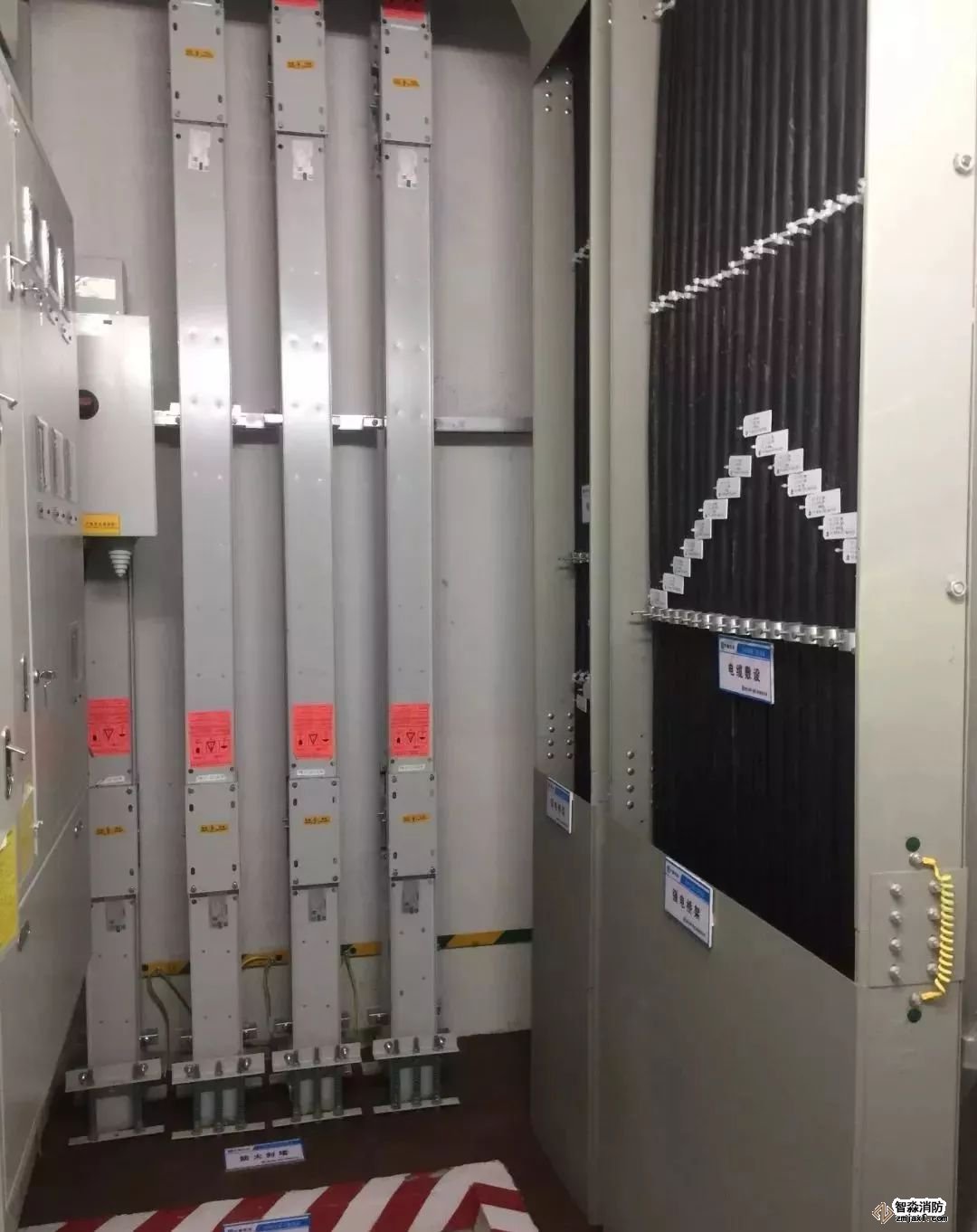

強電管井布置合理,整齊美觀

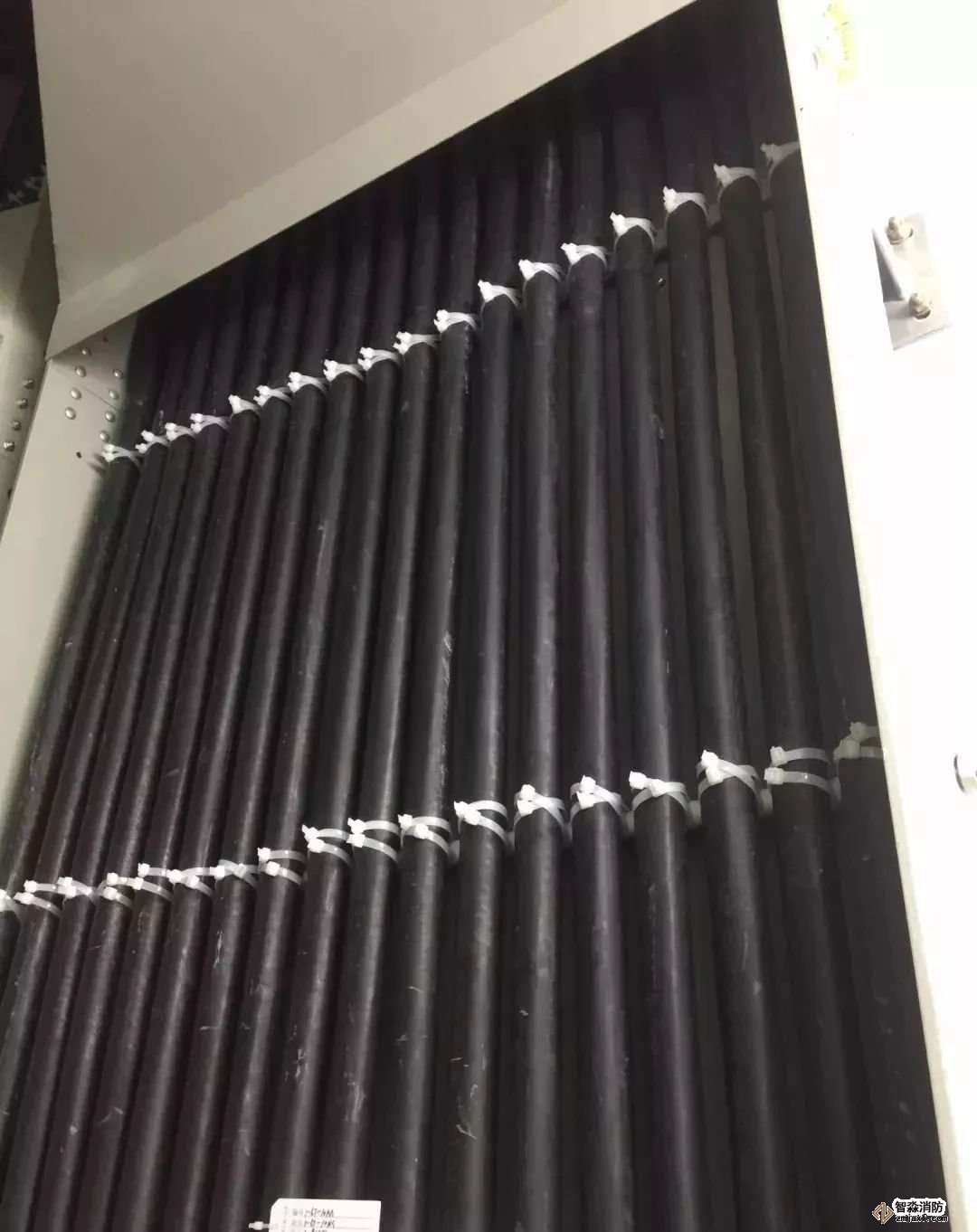

電纜排布間距一致,綁扎整齊牢固。

標識牌清楚明確,排列整齊。

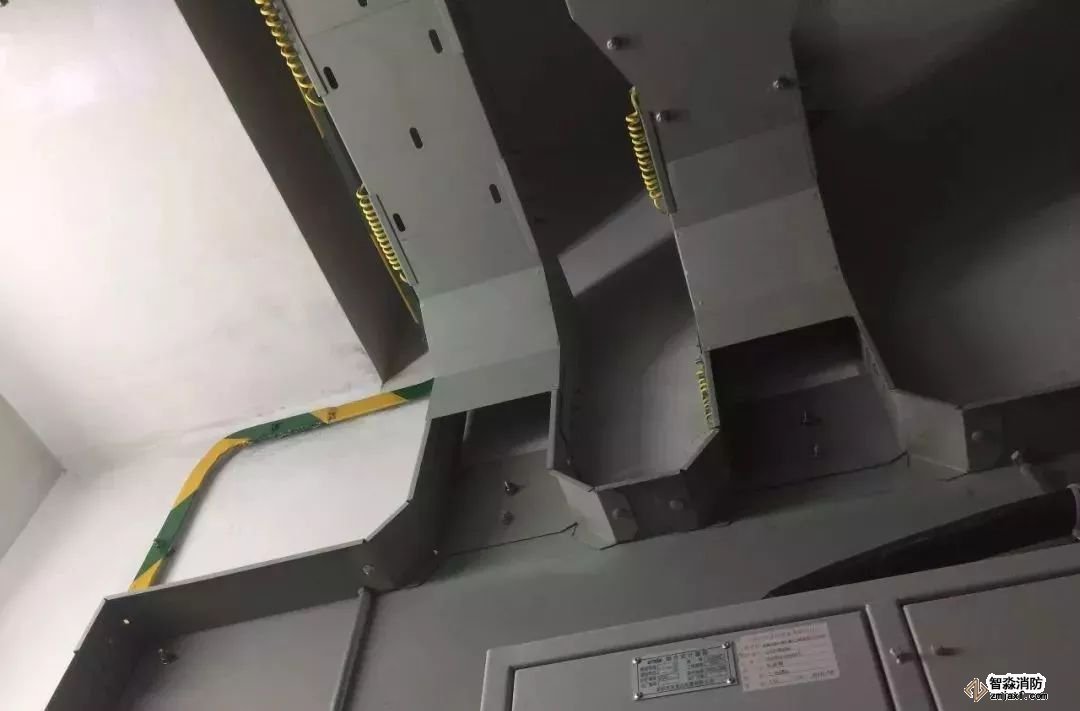

橋架安裝牢固,跨接滿足要求。


等電位焊接牢固,彎曲半徑美觀,標識醒目。

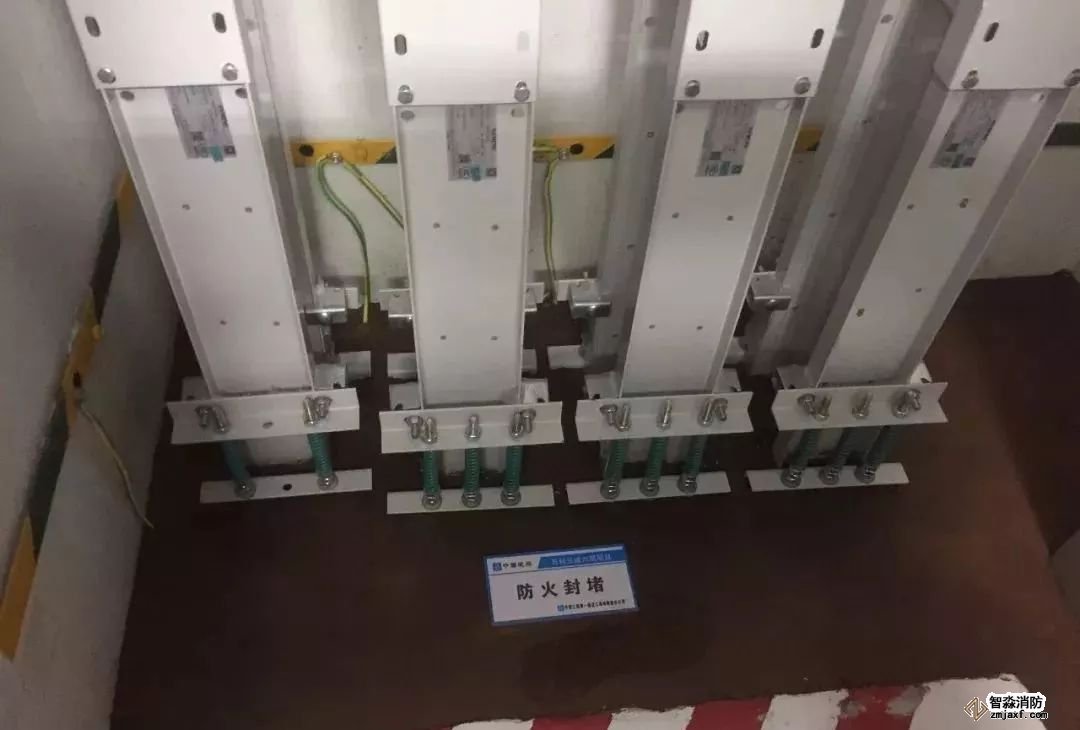

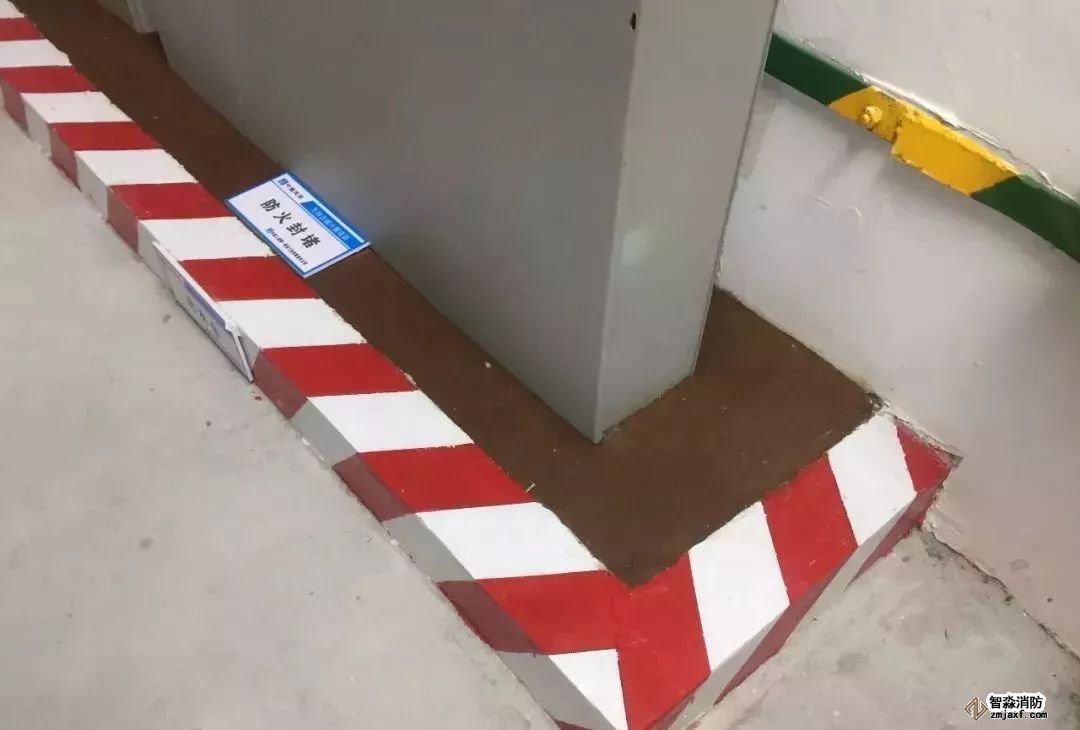

防火封堵平整密實,界面清晰。

線槽等成排成線,美觀大方。

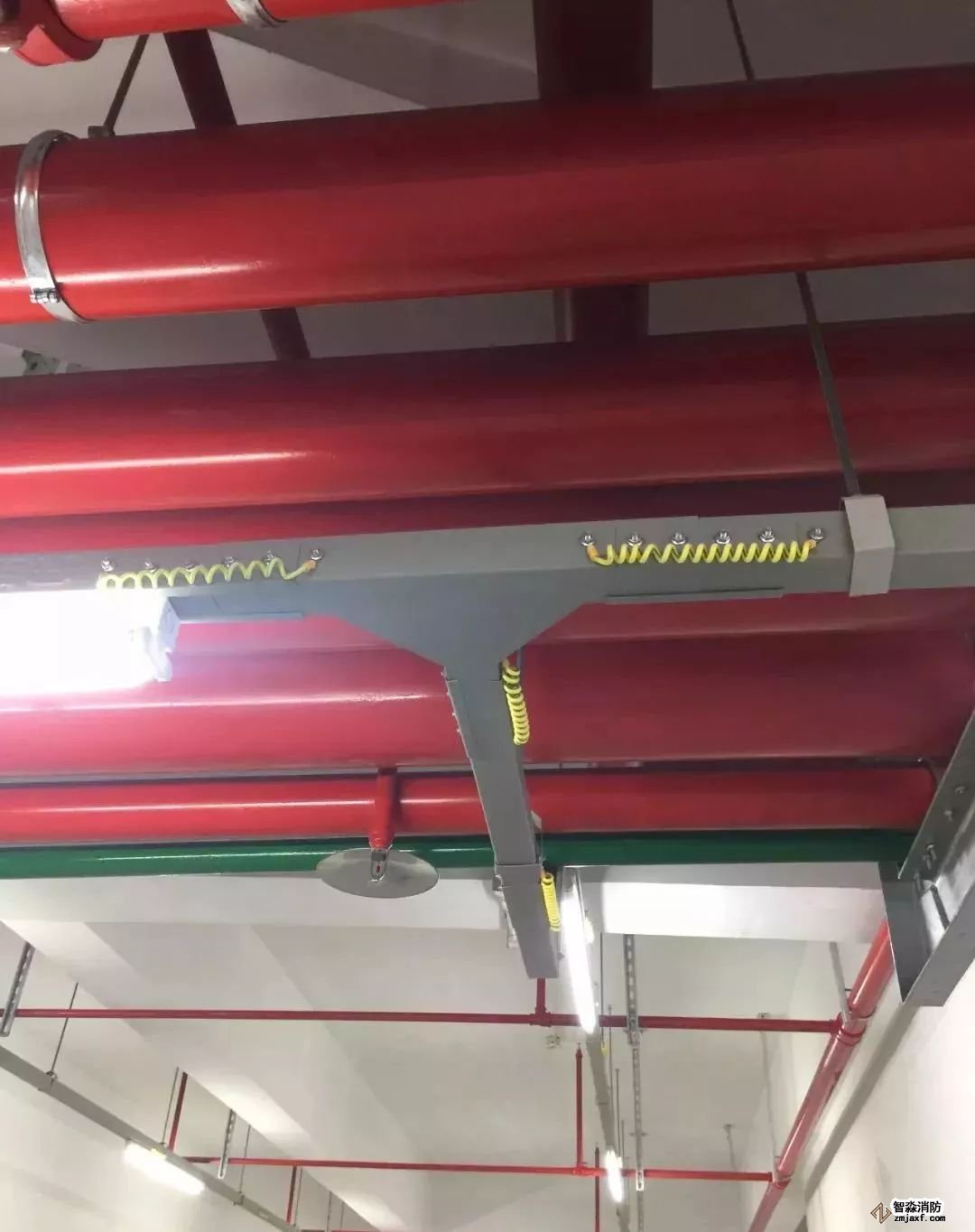

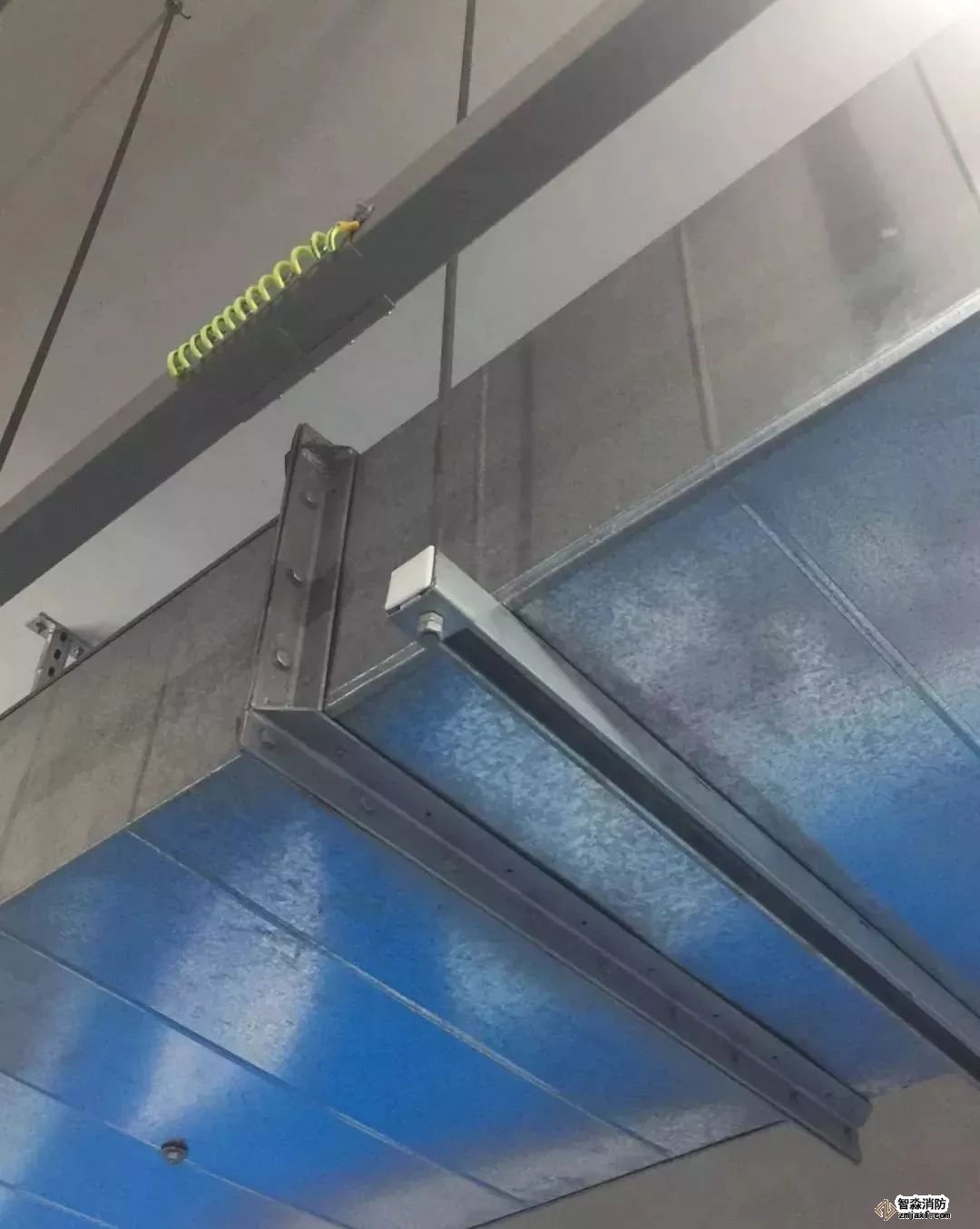

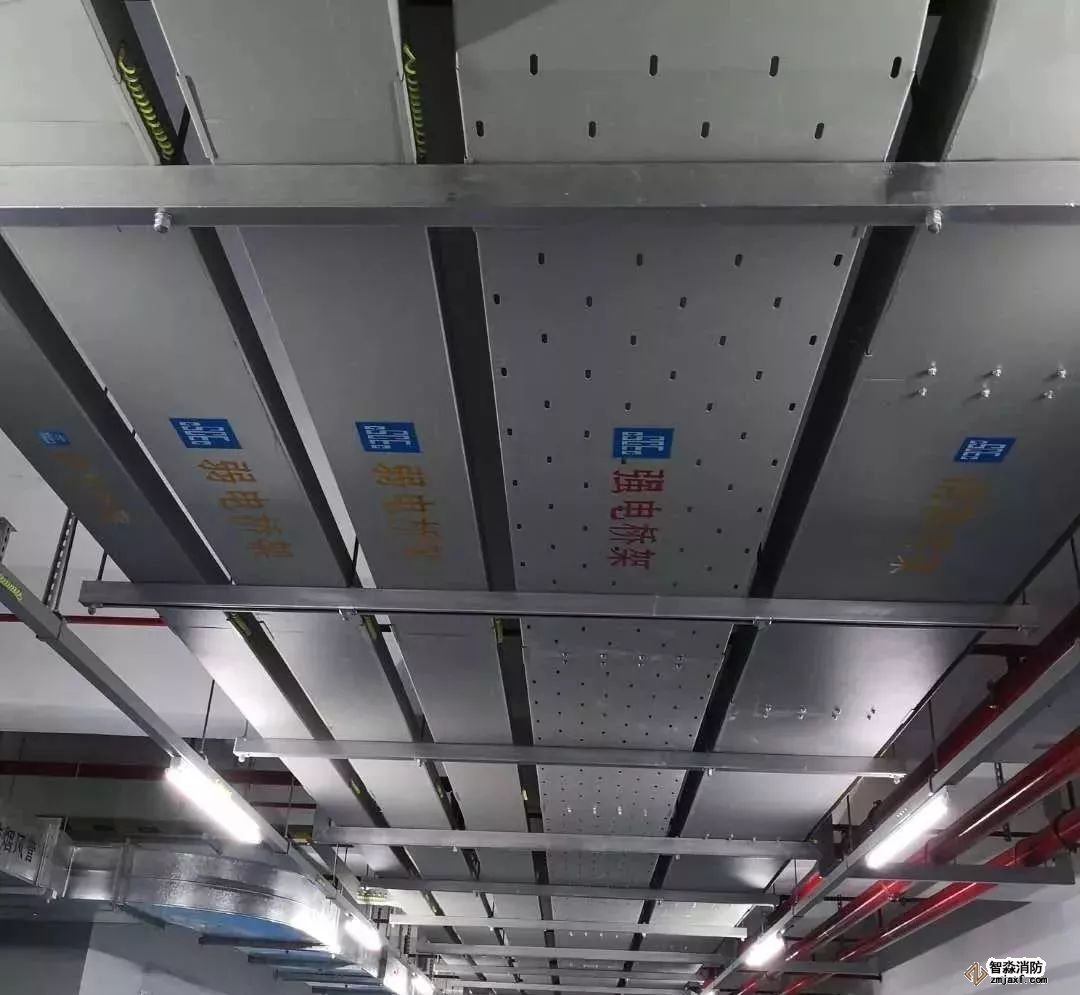

成排橋架,布置合理,共用支吊架采用C型鋼+槽鋼整體支架體系

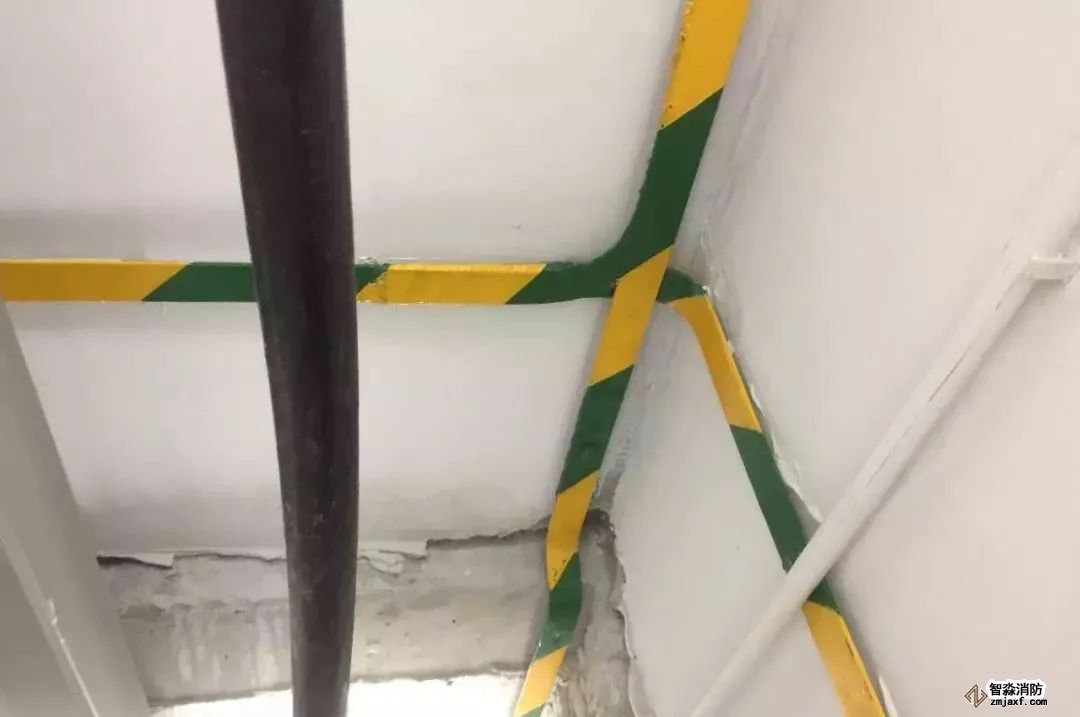

線槽支架布置合理,接地扁鋼標識清楚。

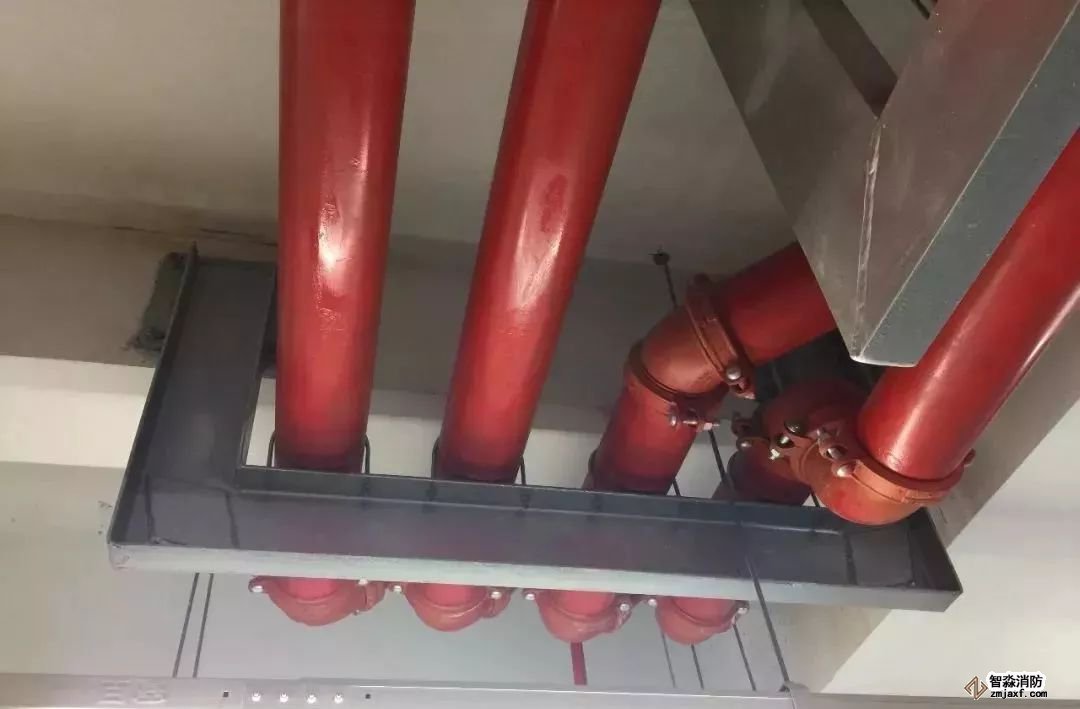

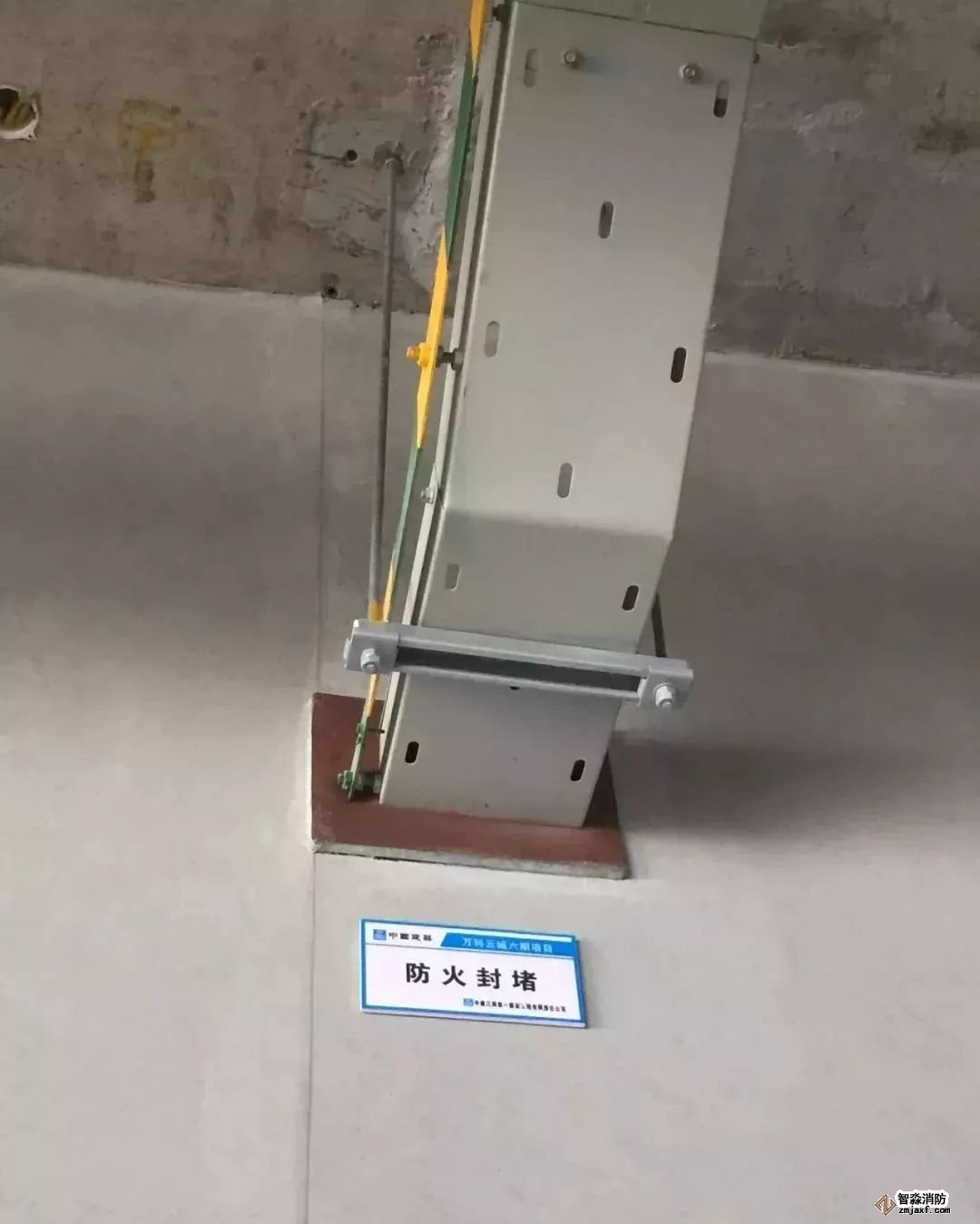

線槽穿越墻體防火封堵清楚
第四部分-設備支吊架

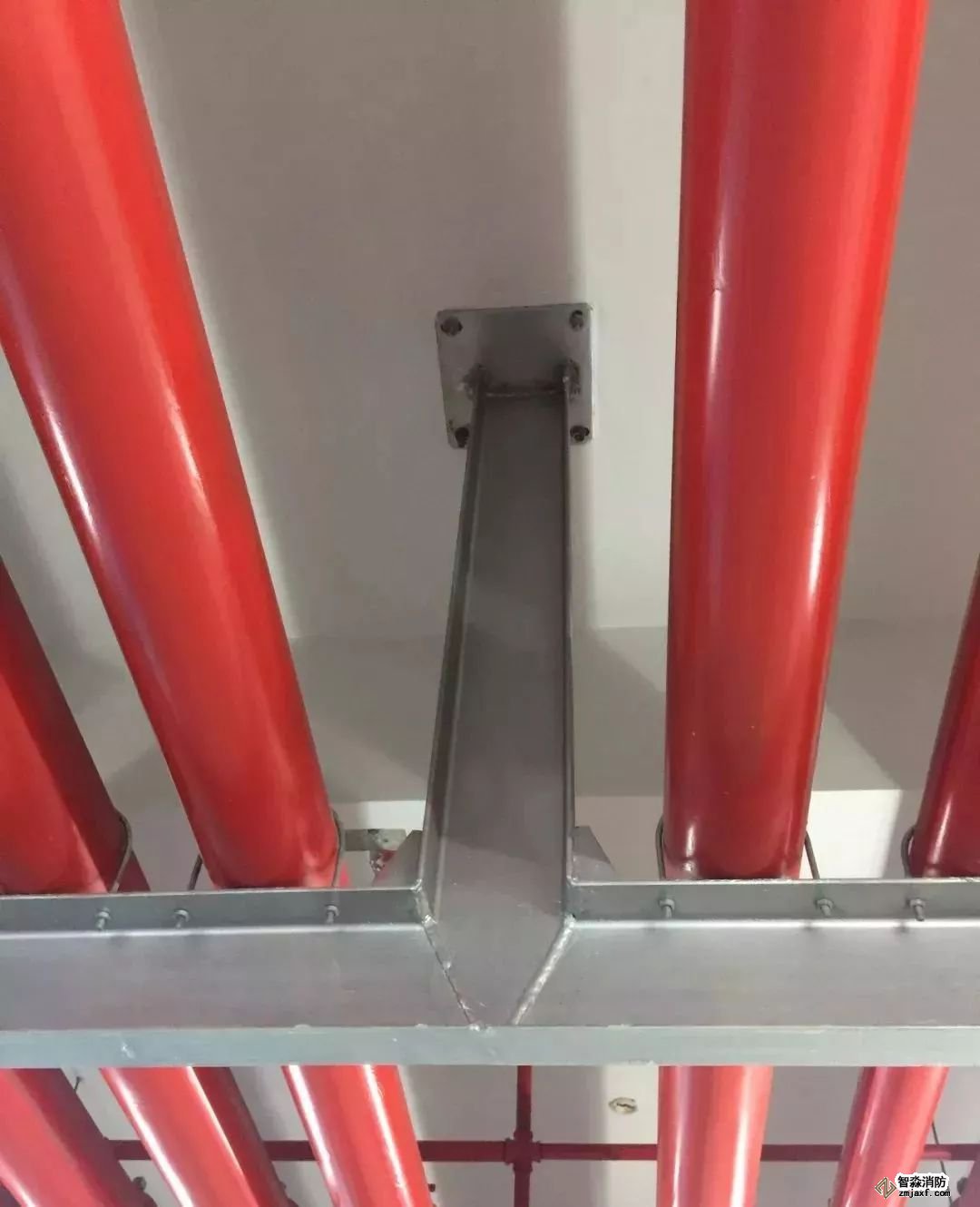

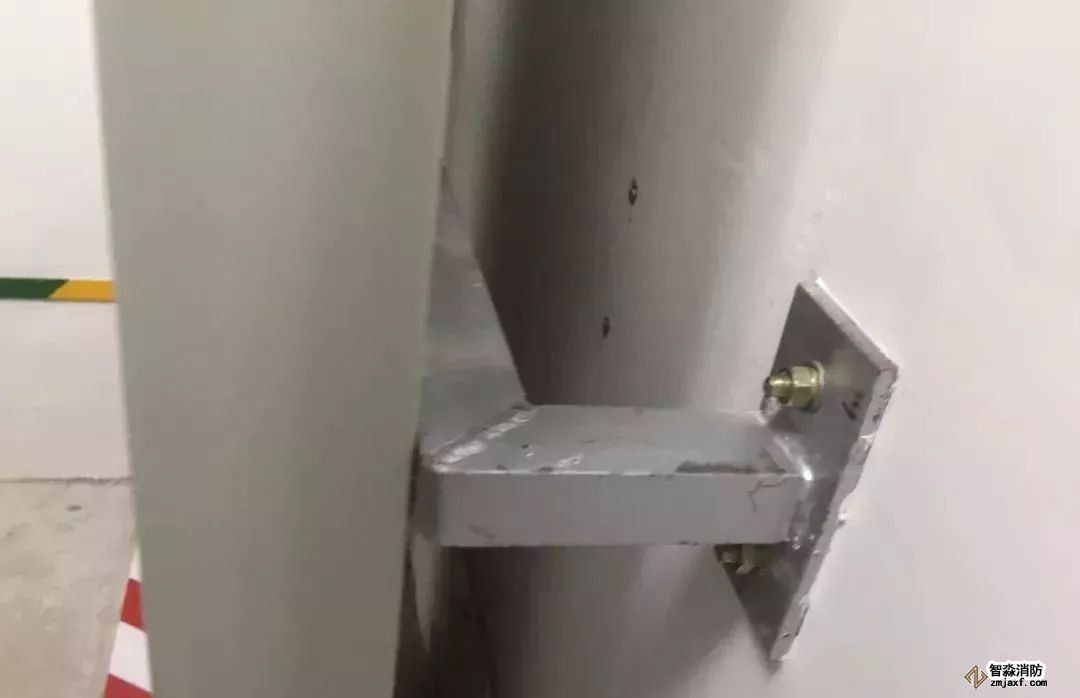

支吊架在梁上生根,焊接轉角處采用鋼板補強。

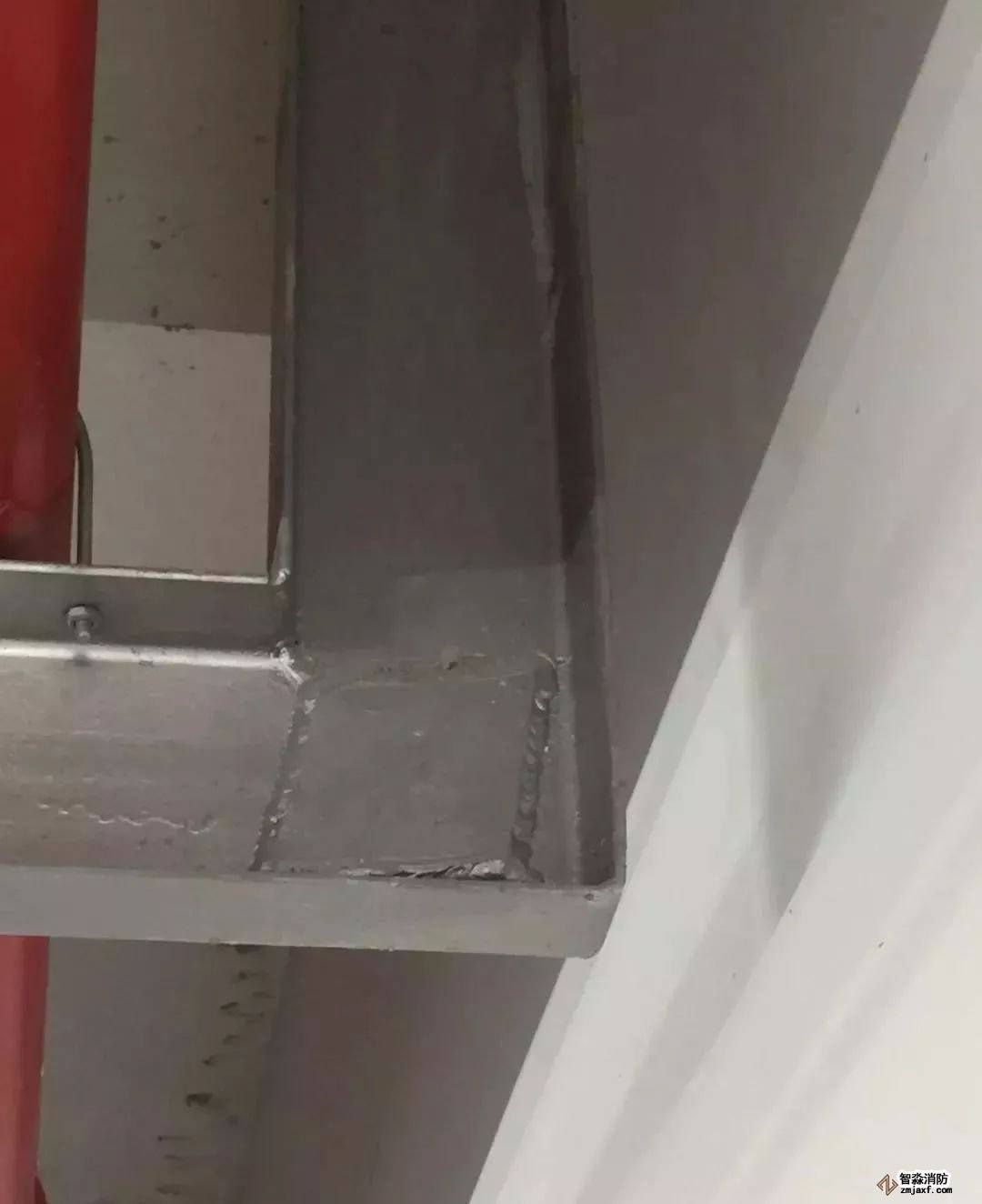

槽鋼支架選型正確,加工45度角切割煨彎焊接,吊桿布置合理,端頭雙螺栓固定,管卡型鋼機械開孔。

電氣橋架,專用固定支架,焊接牢固,防腐滿足要求。



成品支吊架施工,結實耐用美觀,支架改造重復利用率高。

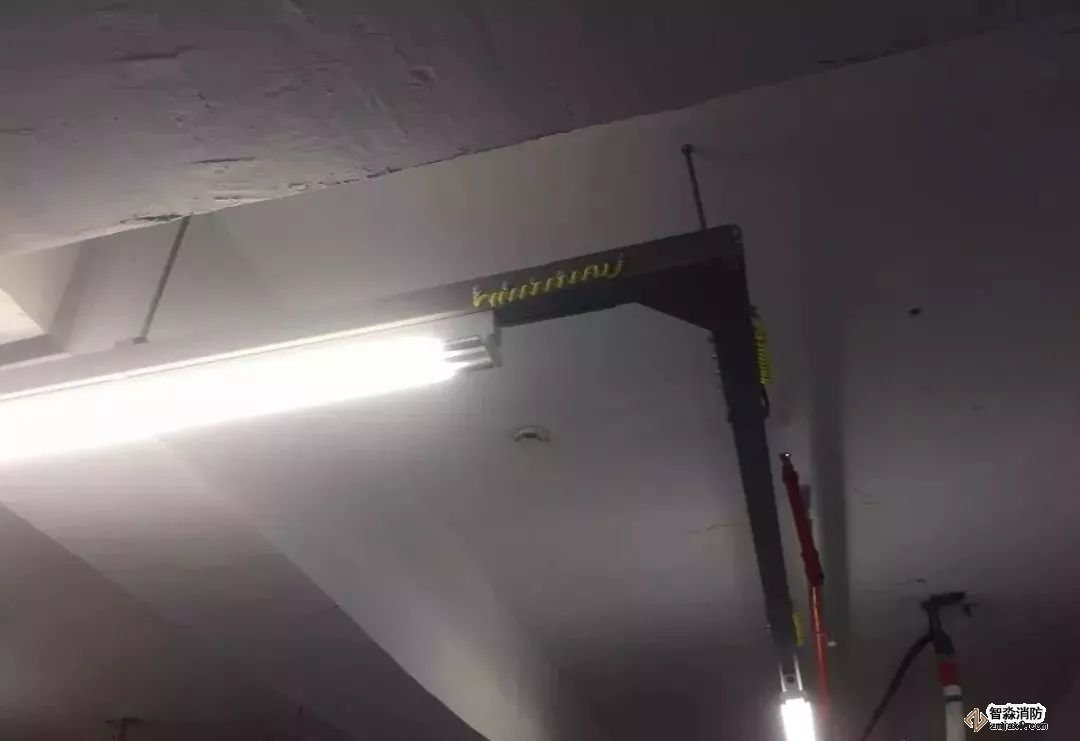

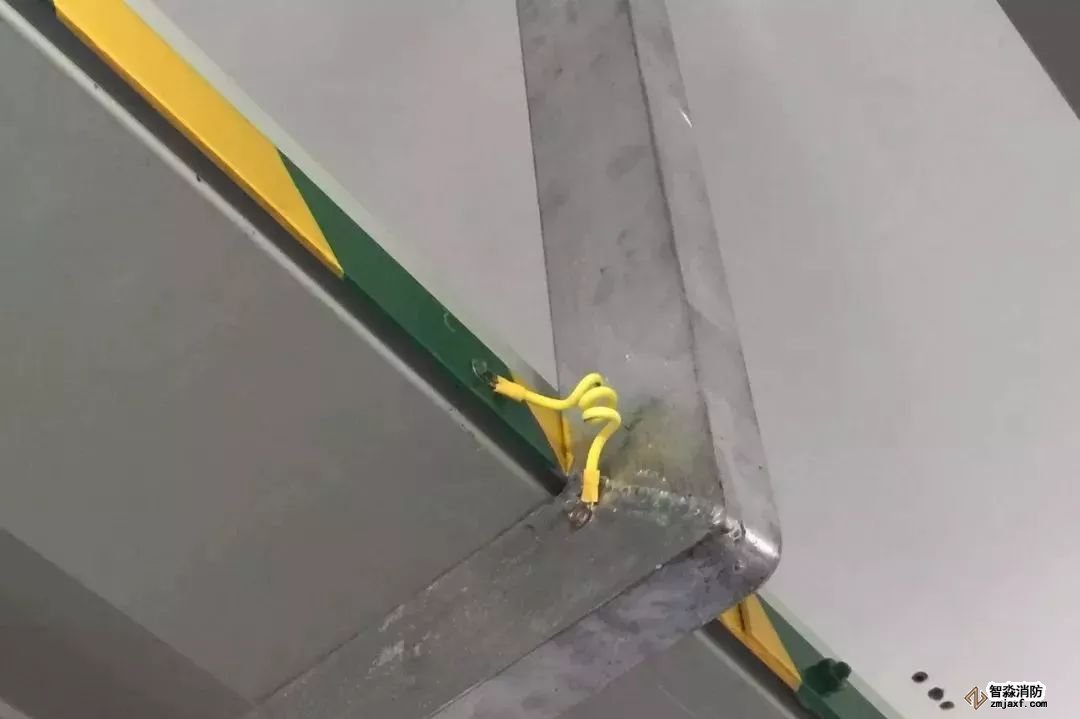

支架接地,安全有效。
第五部分-裝配式機房

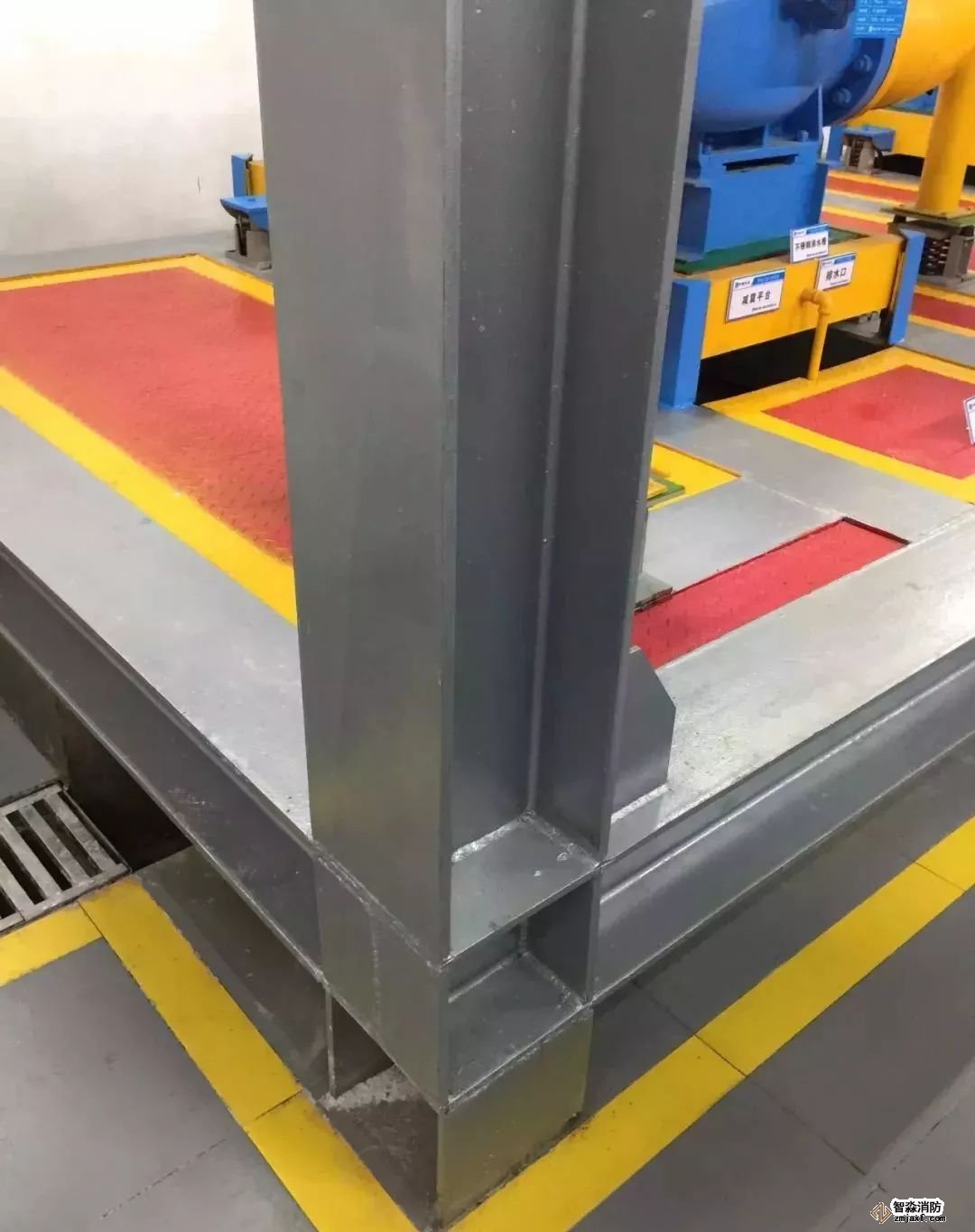

設備支架結實牢固

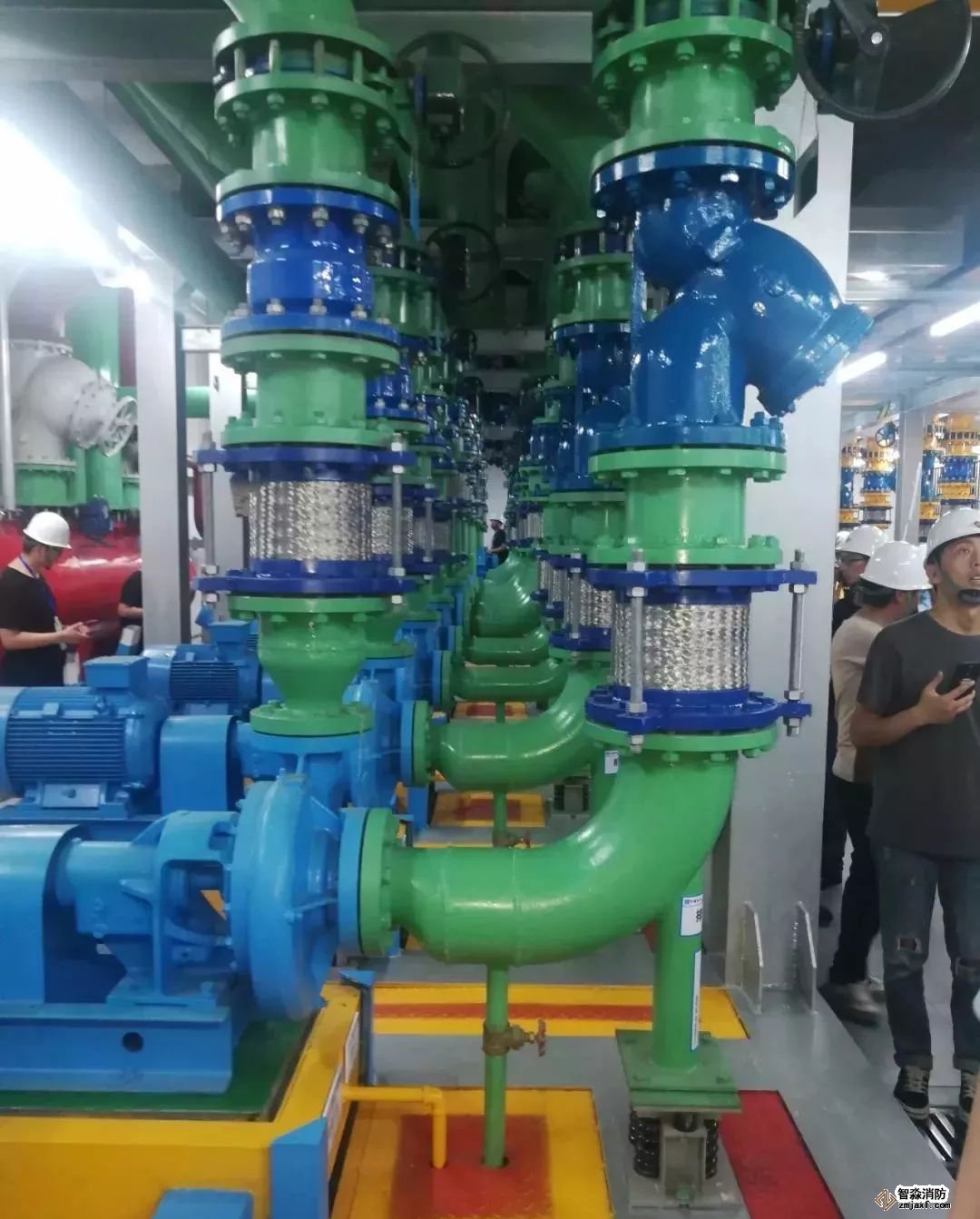

設備布置成排成線,加工廠預制成型,模塊化吊裝施工。

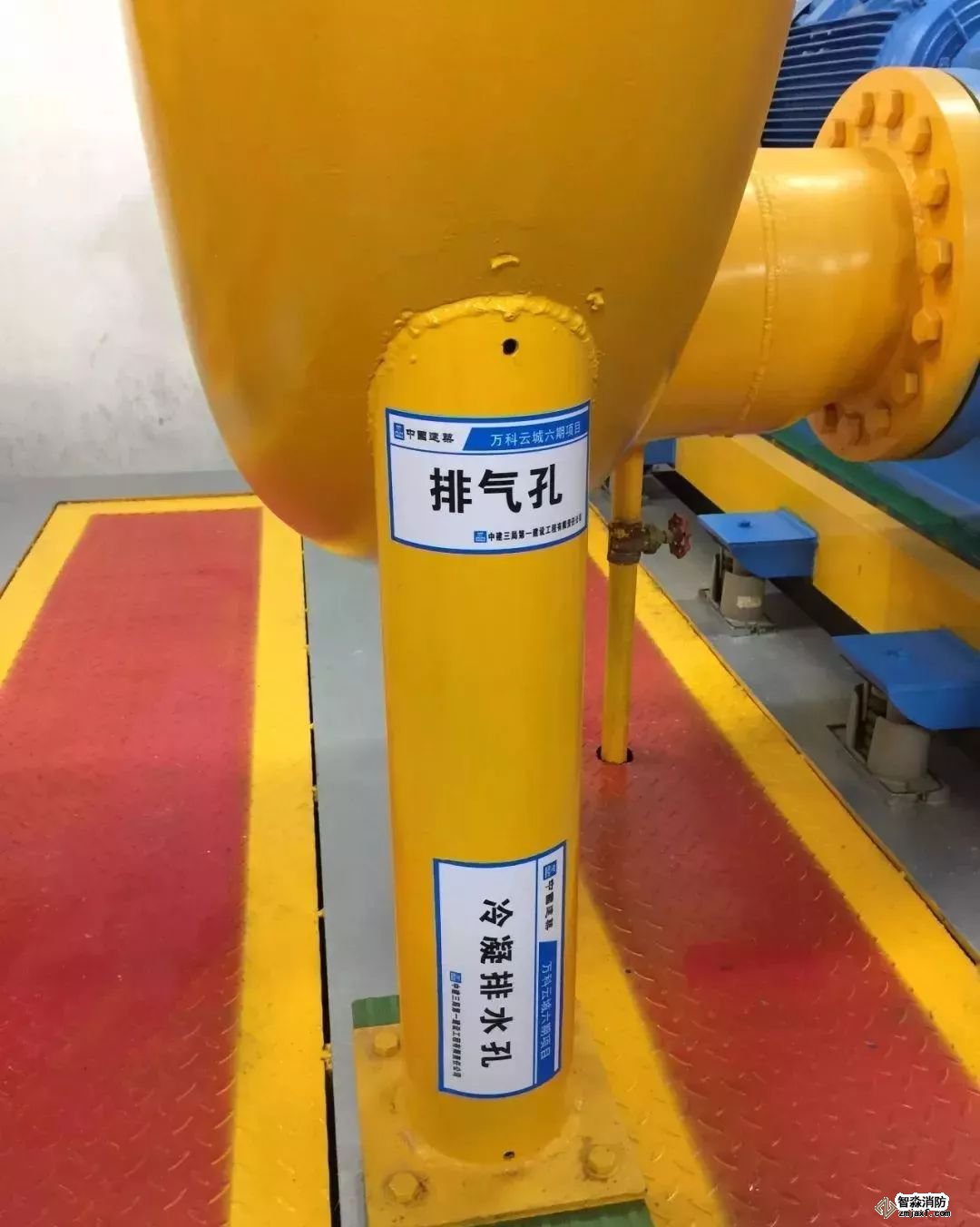

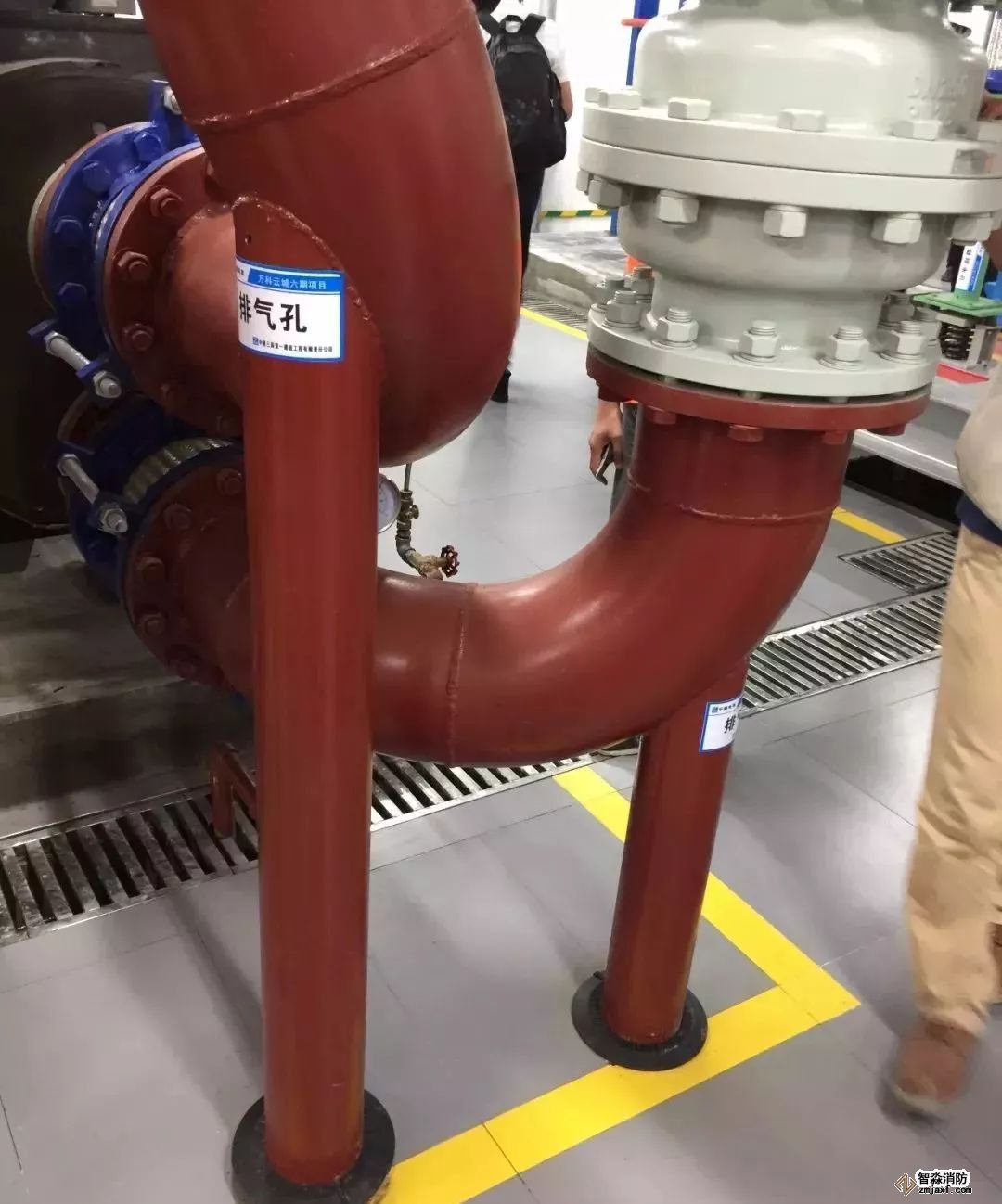

排氣孔、冷凝排水孔設置合理

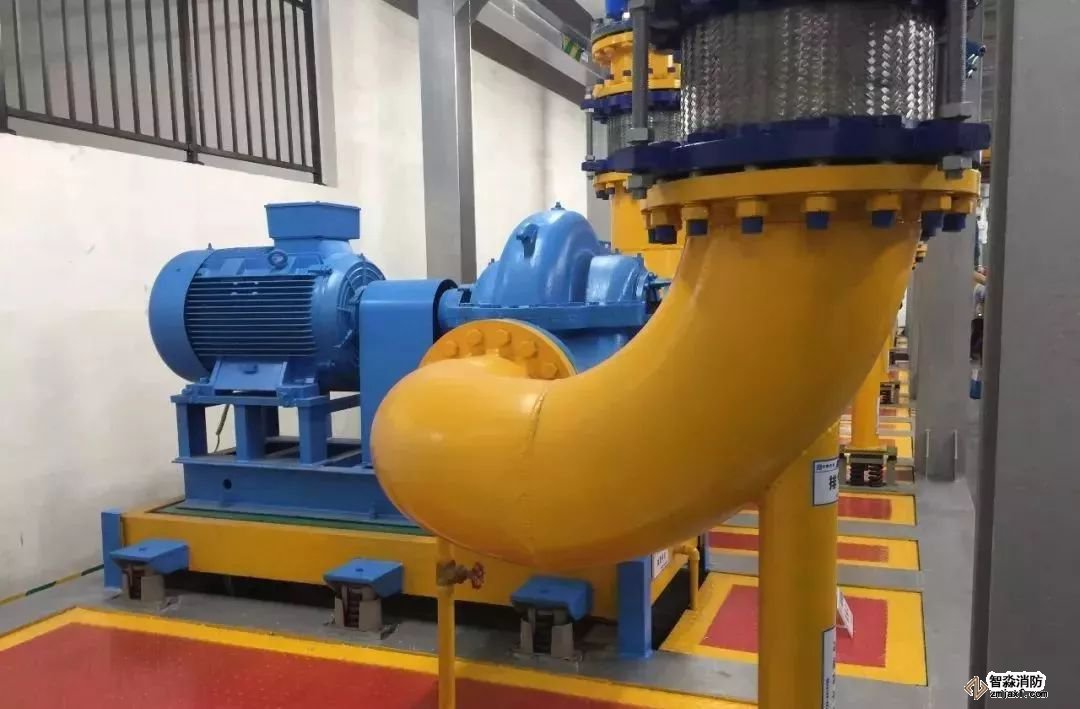

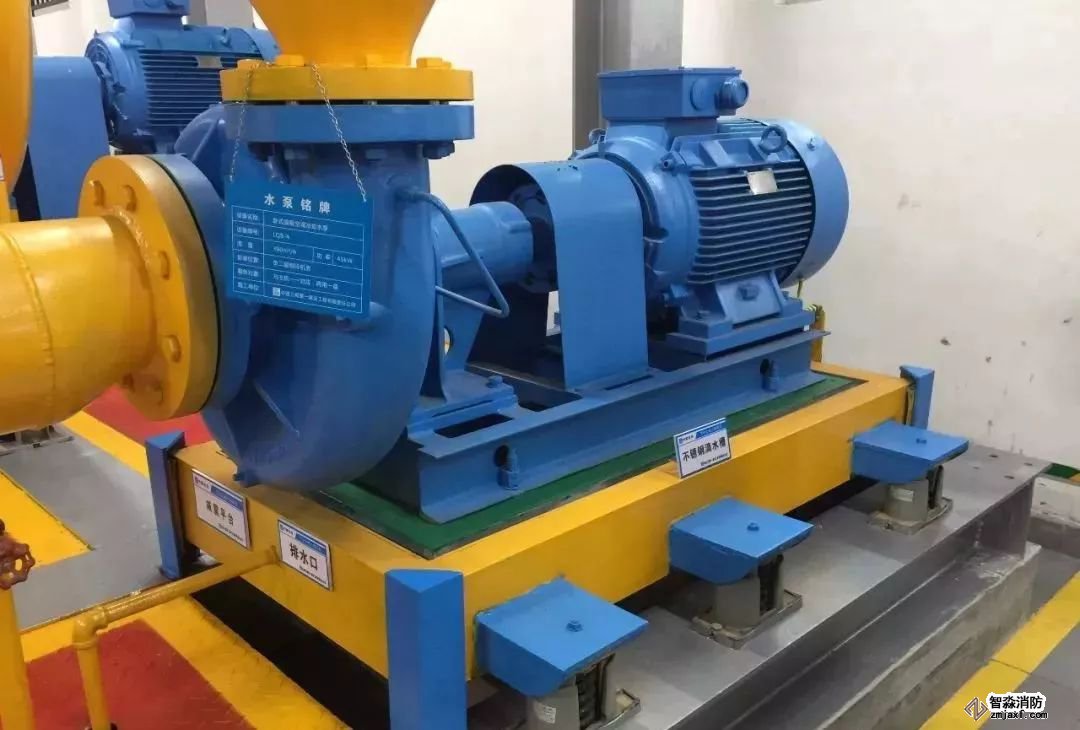

水泵減震、限位裝置布置合理,科學實用。

閥部件安裝牢固,螺絲朝向正確美觀。

水泵集水槽設置巧妙,排水合理。

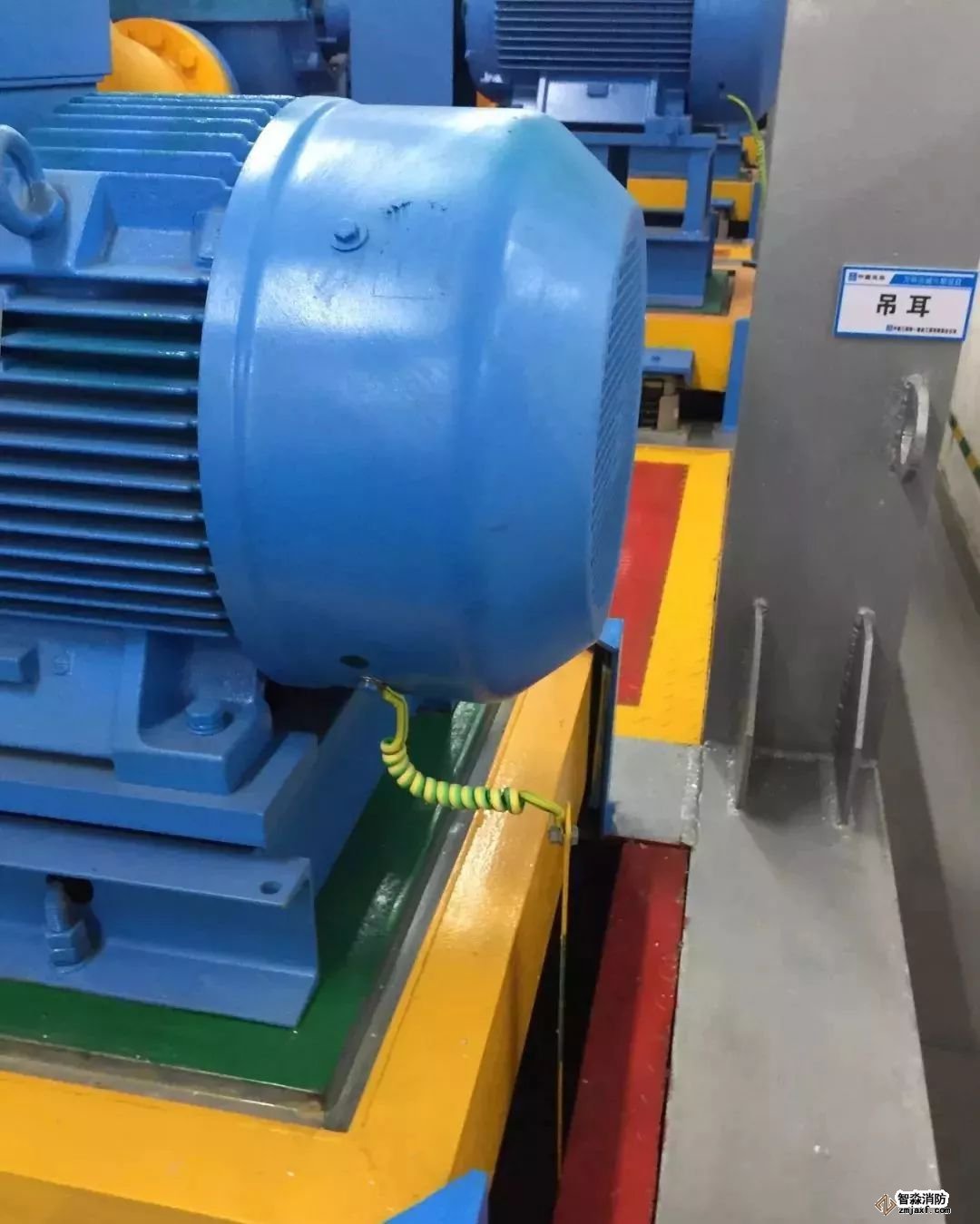

電機外殼重復接地,有效美觀。


支管與干管連接處采用順水三通。

水泵進出口大小頭設置合理

閥門螺栓朝向安裝正確。

立管減震支架

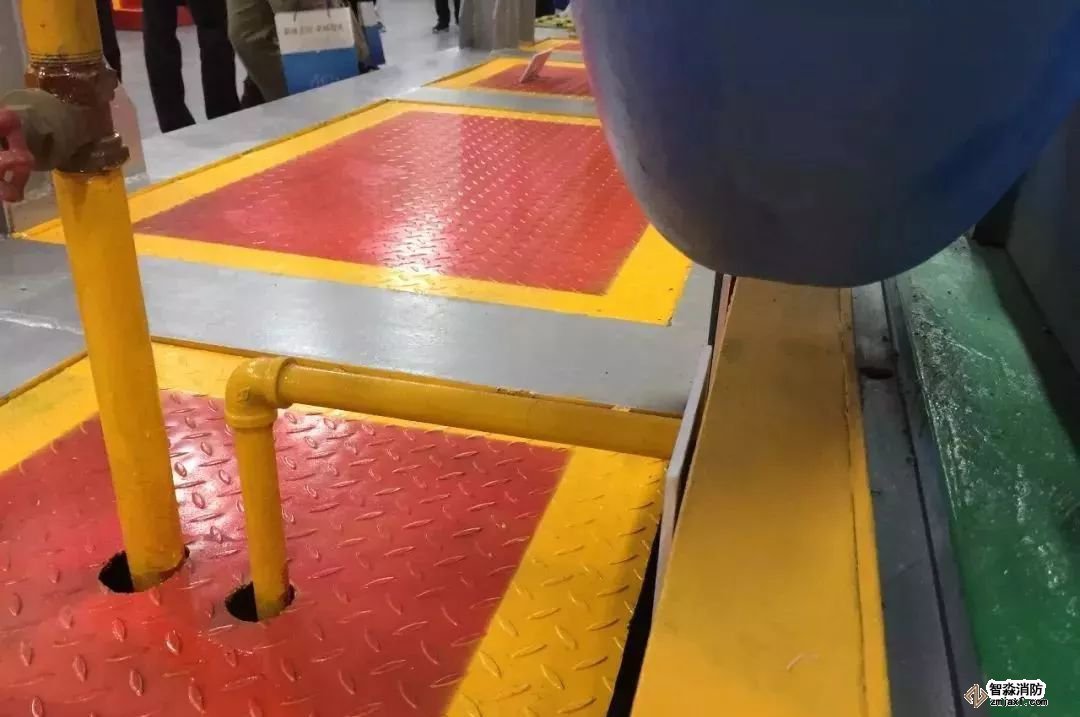

地面管根橡膠圈處理
