隨著建筑智能化與消防安全技術的發展，視頻監控系統與火災報警系統的深度融合已成為提升火災早期發現、判斷及處置效率的重要手段。本文圍繞“海灣消防視頻監控與火災報警控制器如何實現聯動？”展開，闡述聯動的必要性、總體架構、關鍵技術與協議、實現方式、聯動策略設計、工程實施要點、測試與維護，以及在實際應用中的若干挑戰與對策，旨在為設計與實施基于海灣設備的聯動系統提供全面的參考與實踐指導。

一、背景與必要性
1.1 安全需求驅動
早期火災報警依賴單一傳感器（如感煙、感溫探測器）容易出現誤報或漏報。視頻監控具備直觀的現場影像信息，結合視頻智能分析（如可燃煙霧識別、火焰檢測、人員聚集異常等）可顯著提升火災發現的準確性與時效性。

1.2 系統聯動的優勢

• 快速研判：火災報警觸發時自動調取并展示相關攝像頭畫面，便于值守人員快速判斷警情真?zhèn)渭盎瘘c位置。

• 自動化響應：觸發預置攝像頭聯動、聲光報警、風機/防排煙聯控等，提高應急處置效率。

• 證據保全：聯動可自動錄制報警前后的視頻，便于事后分析與責任認定。

• 降低誤報影響：通過視頻智能復核報警，提高系統可靠性，減少人為干預。

二、總體系統架構
典型的海灣消防視頻監控與火災報警控制器聯動架構包括以下層次：

• 感知層：火災報警探測器（點型煙感、點型溫感、手報）、攝像機（固定、云臺、熱成像）及其它傳感器（溫濕度、風速等）。

• 傳輸層：數字網絡（以太網、光纖）、RS-485/RS-232或?qū)Ｓ每偩€，用于視頻與報警信號傳輸。

• 控制層：海灣火災報警控制器（FACP）或火災報警控制主機，與視頻管理服務器（VMS）及視頻智能分析服務器對接。

• 應用層：監控中心工作站、移動終端、聯動策略引擎及日志/證據管理系統。

• 輔助系統：電源（UPS）、環境監測、門禁聯動、樓宇自動化（BAS）等。

三、關鍵技術與接口協議
3.1 標準與協議

• 網絡協議：TCP/IP、RTSP（用于視頻流）、ONVIF（標準化視頻設備控制與查詢）等。

• 報警協議：海灣控制器常提供的接口包括開關量輸出/輸入、RS-485（Modbus/廠商私有協議）、TCP/IP報警上報協議（ON/Off）、數據庫/Socket接口或第三方對接SDK。

• 聯動定義：通常通過干接點（無源觸點）實現實時聯動，或通過網絡API/Socket交換報警事件與控制命令。

3.2 視頻智能分析

• 算法類型：煙霧檢測、火焰檢測、溫度異常（熱成像）、人員異常行為檢測（停留、聚集）、場景變化檢測等。

• 部署方式：邊緣（攝像機內置AI）、集中（服務器端AI）或混合部署，決定聯動響應時延與可靠性。

3.3 實時性與可靠性保障

• 時間同步：NTP或PTP保證日志與視頻時間一致，便于證據比對。

• 冗余設計：視頻服務器、報警主機與網絡路徑的冗余，提高聯動系統可用性。

• 優先級機制：火警類事件優先處理，避免因網絡擁塞導致報警信息延遲。

四、聯動實現方式（以海灣控制器為例）
4.1 干接點（IO）方式

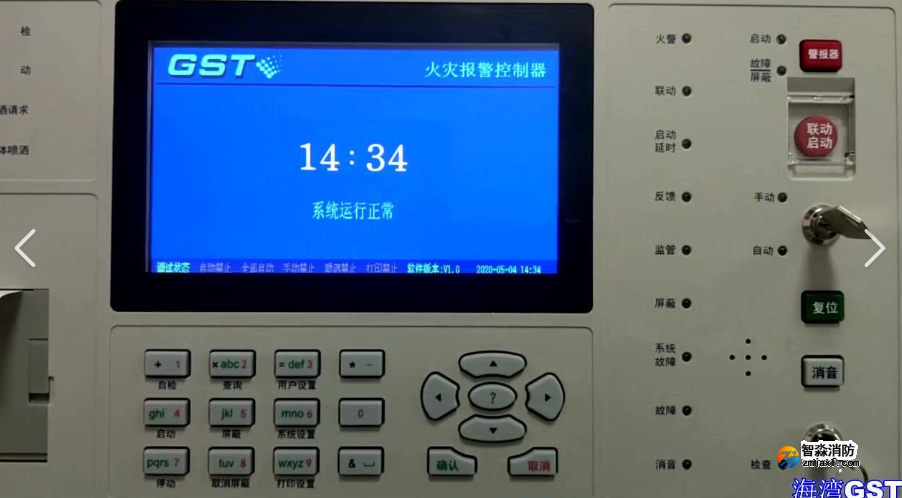

• 說明：海灣火災報警控制器通常提供多路無源觸點（報警輸出/輸入）。當探測器觸發火警時，控制器可驅動輸出觸點閉合，觸發視頻管理系統或攝像頭的預置聯動。

• 優點：實現簡單、響應快速、兼容性強；適合對實時性要求高的場景。

• 缺點：布線成本高、擴展性受限、缺乏事件細粒度信息（如探測器具體編號需另行通信獲取）。

4.2 串口/網絡協議對接（RS-485/Modbus/TCP）

• 說明：通過RS-485或以太網接口，火災報警主機把告警事件以協議報文發送給視頻管理服務器或聯動中間件。

• 優點：可傳輸詳細事件信息（探測器地址、類型、級別），便于畫面自動定位與日志管理；便于系統擴展與集中管理。

• 缺點：對協議適配與解析要求更高，需開發對接驅動或使用廠商提供的SDK。

4.3 SDK/API云/本地集成

• 說明：海灣或第三方通常會提供面向上層系統的開發包（SDK）或開放API，VMS通過API訂閱或輪詢獲得報警事件并根據策略執行聯動。

• 優點：靈活、可編程，容易與其他系統（門禁、BAS）聯動；支持復雜聯動邏輯。

• 缺點：實現復雜度高，需維護版本兼容性與安全認證。

4.4 視頻智能分析作為觸發源

• 說明：當攝像機或服務器端的視頻智能檢測到疑似火災（煙、火、異常溫度），可將事件上報給火災報警控制器或直接通知聯動中樞（VMS），觸發報警聯動或要求人工確認轉為報警。

• 優點：提高探測盲區的覆蓋率，可實現視覺先行發現。

• 缺點：算法誤報率、環境光照/天氣影響及法律合規性需評估。

五、聯動策略設計
5.1 事件分級與響應流程

• 預警級：視頻智能檢測到疑似煙火，觸發錄制、彈窗、低等級告警并通知值班人員人工核查；同時將相關視頻保存若干分鐘。

• 報警級：火災報警主機確認火警（探測器觸發或手動報火），立即觸發聯動畫面、云臺轉向、全錄像、聲光告警、聯動排煙/風機以及消防電梯就地控制。

• 誤報處理：支持報警撤消、自動比對（視頻復核）與人工確認機制，防止誤動作擴大影響。

5.2 自動化聯動動作舉例

• 畫面調取：根據探測器位置映射到對應攝像頭自動彈窗并放大。

• 云臺聯動：自動轉動到預置點、放大火點區域，進行特寫觀測。

• 錄像策略：報警前后預錄（例如前30s，后120s），并上傳至證據服務器。

• 設備控制：聯動啟動排煙風機、關閉防火門、觸發應急廣播、切換電源至應急電源等。

• 通知與報表：自動發短信/微信/APP推送、生成事件報表并歸檔。

5.3 位置關聯與場景配置

• 探測器—攝像頭映射：建立物理位置數據庫，保證報警發生時能精確對應到最相關攝像頭與云臺預置點。

• 場景預案：針對不同建筑區域（機房、倉庫、商場）制定差異化聯動（例如機房優先切斷非關鍵電源，商場啟動聲光疏散指引）。

六、工程實施要點
6.1 需求調研與方案設計

• 現場勘測：布設攝像頭位置、覆蓋范圍、光照/可視條件、網絡拓?fù)渑c電源布局。

• 風險評估：識別火災高發區域、易阻礙視頻偵測的場景（煙霧蔓延導致攝像頭失效）并提出補充探測方案（熱成像、線型感溫）。

• 硬件選型：選用支持ONVIF、RTSP及AI能力的攝像機；確認海灣主機型號支持所需接口（IO、RS-485、以太網）與聯動功能。

6.2 布線與網絡設計

• 網絡分級：將消防聯動流量置于專用網絡或VLAN，避免與普通業務網絡沖突。

• 電源與UPS：確保報警主機、核心交換機與視頻服務器具有不間斷電源支持。

• 冗余鏈路：關鍵路徑采用冗余鏈路或雙網卡備份，防止單點故障。

6.3 軟件與接口對接

• 協議適配：實現海灣控制器協議解析、事件映射、命令下發與狀態回執機制。

• 權限與安全：對接接口需采用認證機制（如用戶名/密碼、證書），并進行安全隔離與訪問控制。

• 日志與審計：所有聯動事件、確認動作與系統操作需記錄，便于后續審計與責任追溯。

6.4 聯調與驗收

• 功能聯調：逐項驗證探測器觸發、主機報警、觸點動作、網絡上報、VMS接收及畫面聯動等功能。

• 性能驗證：驗證從報警觸發到畫面彈出、云臺轉動、錄像啟動的時延是否滿足設計要求（通常目標在數秒級）。

• 異常測試：斷網、設備故障、重復告警等場景的系統表現與容錯能力。

• 驗收文檔：包含接口協議文檔、映射表、布線圖、測試報告與操作手冊。

七、維護與日常管理
7.1 定期巡檢

• 探測器、攝像頭及聯動IO點定期巡檢、清潔、校準與功能測試（如模擬告警）。

• 視頻質量檢測、鏡頭對焦與云臺預置點校正。

7.2 軟件升級與兼容性管理

• 在升級海灣主機固件或VMS時需先在測試環境驗證接口兼容性，避免聯動失效。

• 對接協議若為廠商私有協議，應保留版本控制與回滾策略。

7.3 報表與演練

• 定期生成報警聯動報表，分析誤報率、響應時延與系統可靠性指標。

• 開展應急演練，檢驗人員對聯動事件的處置流程與系統執行效果。

八、實際應用中的挑戰與對策
8.1 視頻智能誤報與環境影響

• 問題：光照變化、蒸汽、粉塵會導致視覺算法誤判。

• 對策：結合熱成像、感溫傳感器與多源融合策略；設定多級觸發機制（視覺預警+物理探測器確認）。

8.2 接口與協議異構

• 問題：不同廠商設備協議不一致導致對接復雜。

• 對策：優先選用支持ONVIF或開放API的設備；采用中間件進行協議轉換與統一管理。

8.3 實時性與穩定性壓力

• 問題：網絡擁塞或設備性能不足影響聯動響應時延。

• 對策：配置專用網絡通道、采用邊緣AI降低云端計算依賴、進行負載分擔與資源監控。

8.4 法規與合規

• 問題：地區性的消防規范與數據隱私法規可能對聯動策略有約束。

• 對策：在系統設計階段納入合規評估，與消防主管部門溝通審批，確保證據保存滿足法律要求。
